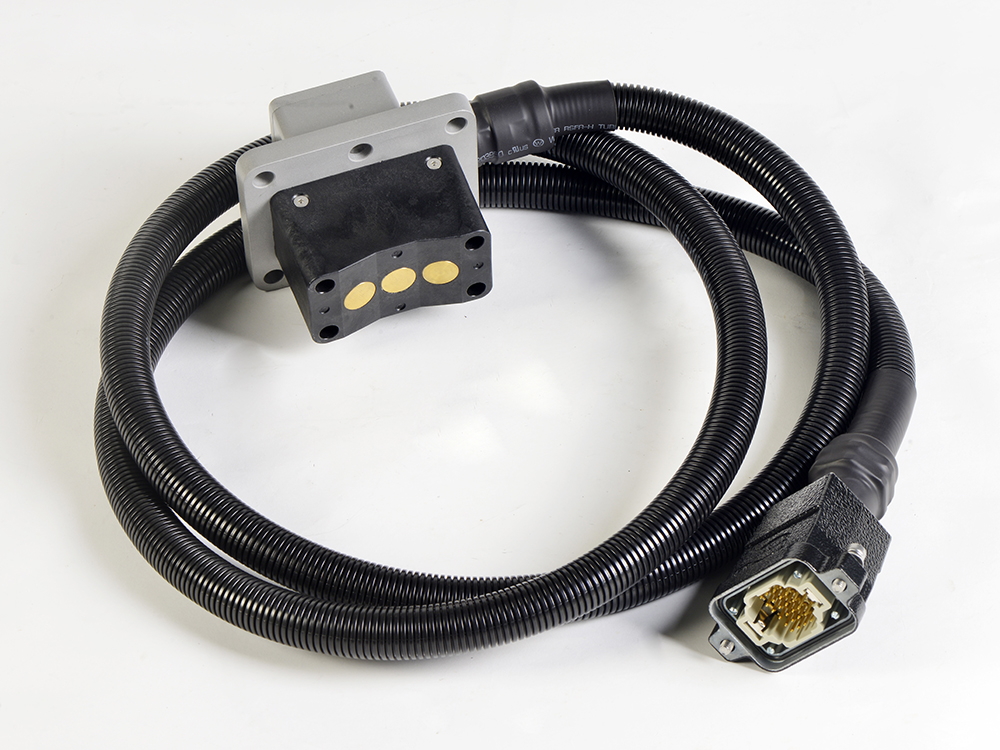

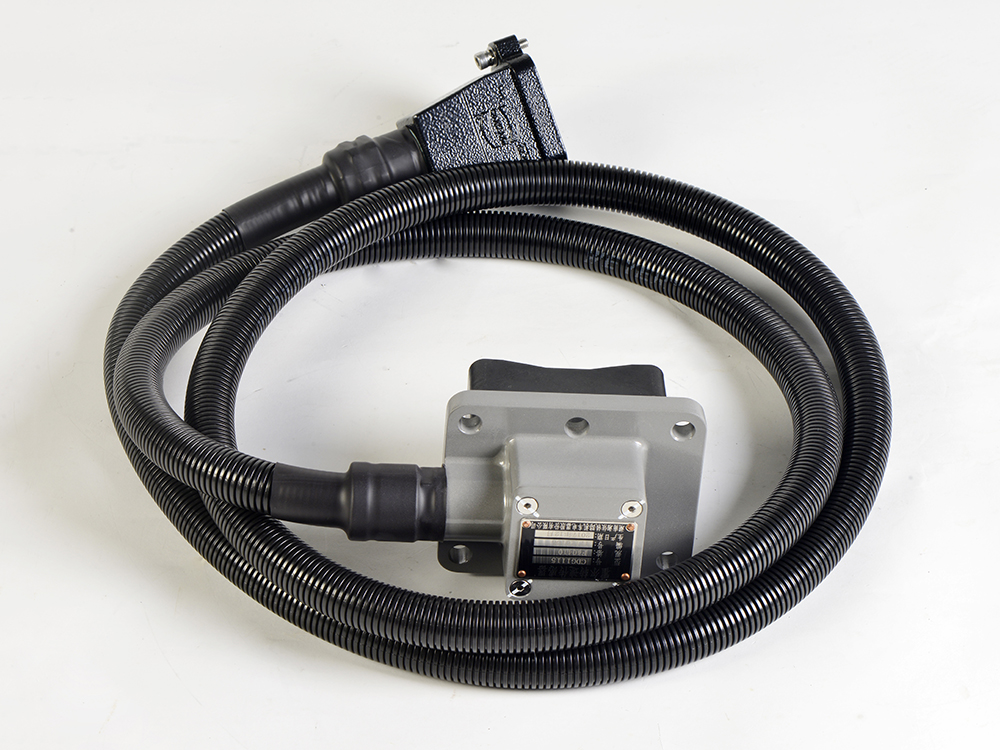

产品概述
◎基于霍尔效应的多通道速度传感器
◎真零速信号输出
◎通道之间电气隔离
◎测速范围宽、抗干扰和抗振动冲击能力强
◎LKJ15用速度传感器
环境特性
◎海拔高度：≤5100m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎振动冲击：符合GB/T21563-2008中三类车轴安装的要求
◎防护等级：同时满足IP68和IP69K
技术参数
◎工作电源(Vcc)：DC15V±30%（每通道电源独立）
◎测速范围：0～4000r/min
◎工作气隙： 0.3mm～1.5mm
◎输出通道数：6
◎占空比：(50±20)%
◎相位差：1～2、3～4、5～6通道相位差90°±30°
◎高电平：≥0.8Vcc
◎低电平：小于等于1V
◎输出波形：方波，且上升沿时间和下降沿时间≤10μs
◎绝缘强度（所有线与外壳间）：AC3500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥100MΩ（1000V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
电连接器引脚定义
|
通道 |
引脚 |
定义 |
通道 |
引脚 |
定义 |
|
1 |
一通道 |
电源+ |
13 |
五通道 |
电源+ |
|
2 |
|
输出 |
14 |
|
输出 |
|
3 |
|
电源地 |
15 |
|
电源地 |
|
4 |
二通道 |
电源+ |
16 |
六通道 |
电源+ |
|
5 |
|
输出 |
17 |
|
输出 |
|
6 |
|
电源地 |
18 |
|
电源地 |
|
7 |
三通道 |
电源+ |
19 |
|
屏蔽 |
|
8 |
|
输出 |
20 |
|
|
|
9 |
|
电源地 |
21 |
|
|
|
10 |
四通道 |
电源+ |
22 |
|
空针，无定义 |
|
11 |
|
输出 |
23 |
|
空针，无定义 |
|
12 |
|
电源地 |
24 |
|
空针，无定义 |
注：连接器20脚与21脚短接。
机械接口
传感器外形尺寸图
