产品概述

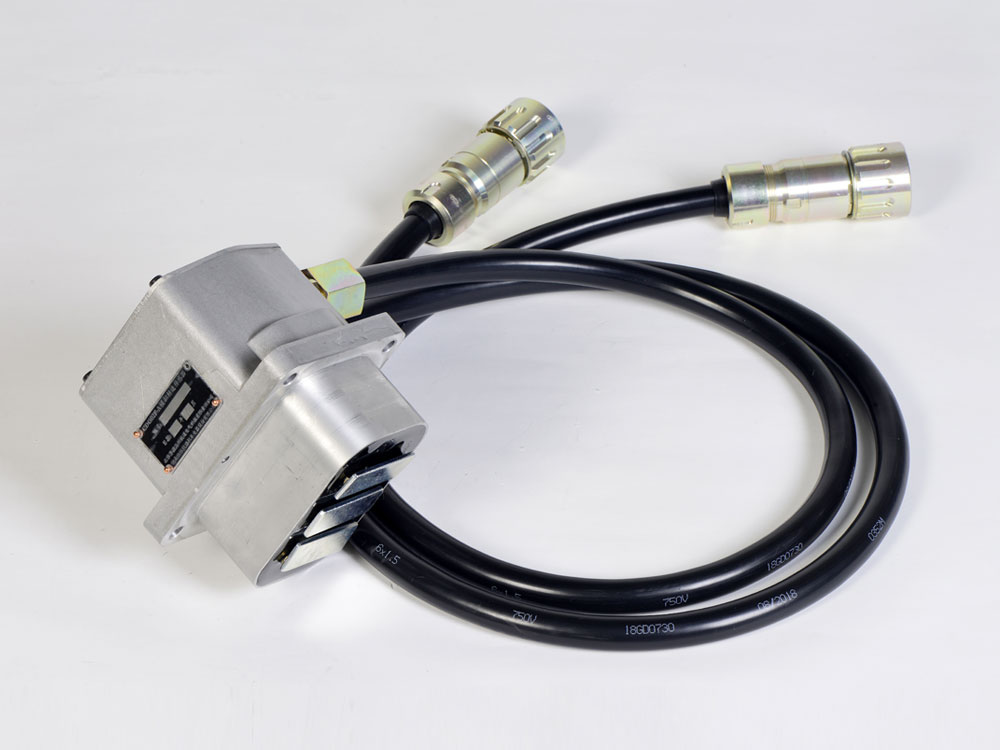

◎基于电磁感应原理的六通道速度传感器
◎通道之间电气隔离
◎可靠性高、抗振动冲击能力强
◎HXD2B机车牵引系统用速度传感器
环境特性
◎海拔高度：≤5000m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+70℃
◎防护等级：IP67
技术参数
◎测速范围：4rpm～510rpm
◎工作气隙：1.1～1.3mm（标准值为1.2mm）
◎输出通道数：6
◎输出波形：正弦波
◎占空比：(50±10)%
◎输出信号脉冲幅值：在齿轮转速为4rpm时，1、2通道的输出脉冲峰值>15V
◎相位差：1-2通道为130°±10°，3-6通道为0°±10°，4-5通道为130°±10°
◎绝缘强度（所有线与外壳间，各通道间）：AC3500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间，各通道间）：≥20MΩ（1000V兆欧表）
电气接口
传感器电连接器引脚定义
|
连接器插头1 |
功能定义 |
|
1 |
1通道信号- |
|
2 |
1通道信号+ |
|
3 |
2通道信号- |
|
4 |
2通道信号+ |
|
5 |
3通道信号- |
|
6 |
3通道信号+ |
|
7 |
屏蔽 |
|
连接器插头2 |
功能定义 |
|
1 |
4通道信号- |
|
2 |
4通道信号+ |
|
3 |
5通道信号- |
|
4 |
5通道信号+ |
|
5 |
6通道信号- |
|
6 |
6通道信号+ |
|
7 |
屏蔽 |
机械接口
传感器外形尺寸图
