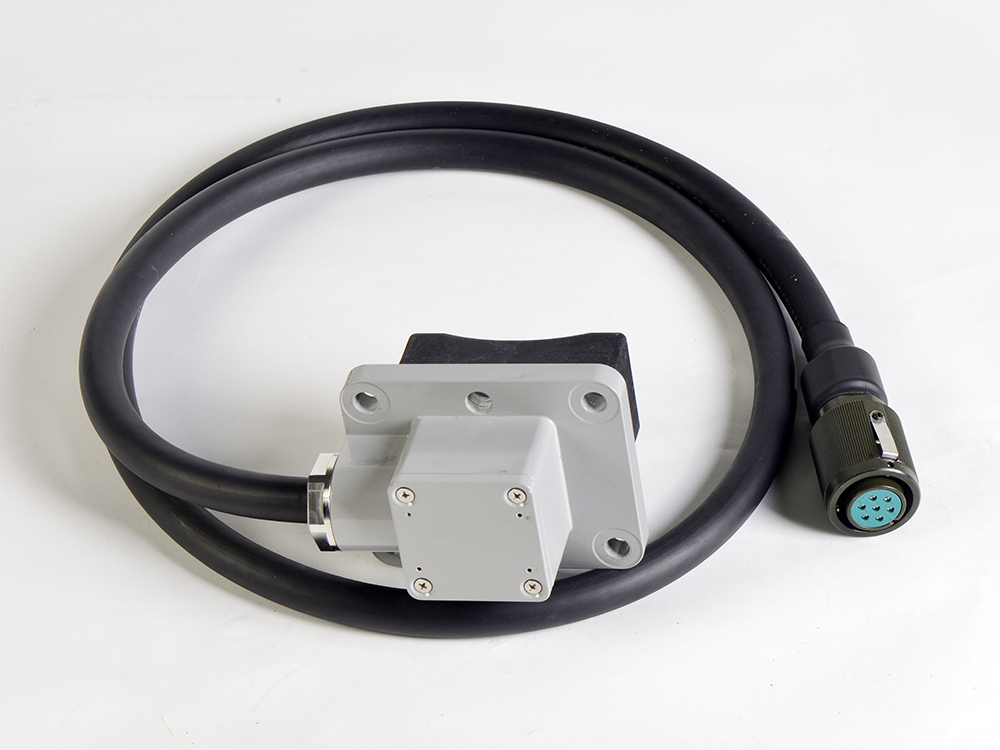

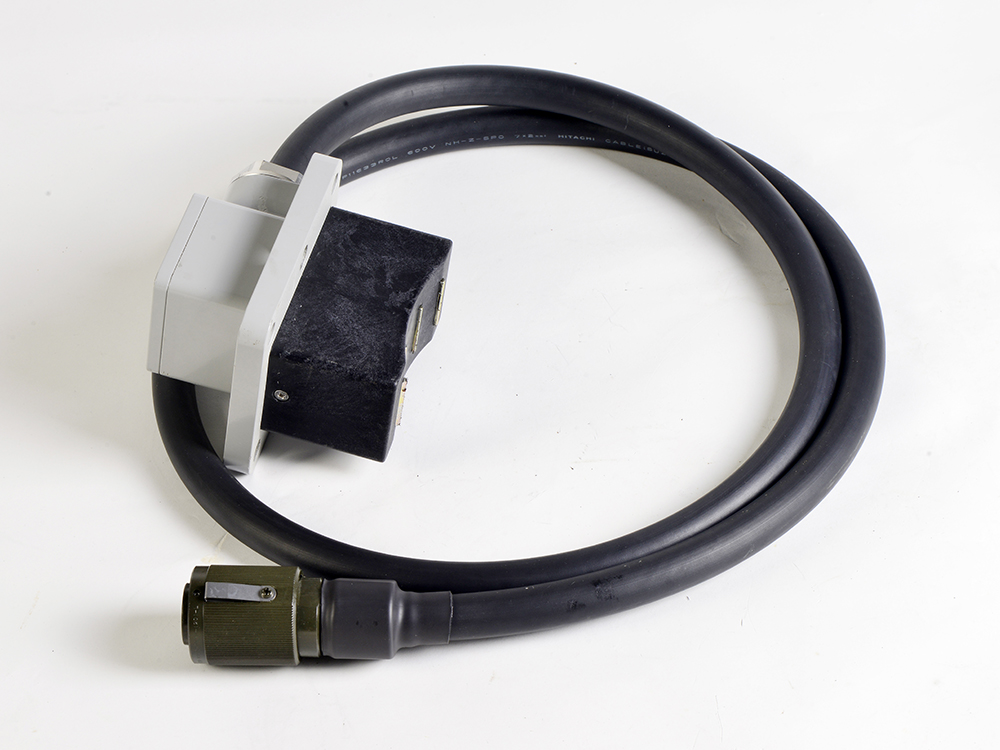

产品概述
◎基于电磁感应原理的多通道速度传感器
◎通道之间电气隔离
◎测速范围宽、抗干扰和抗振动冲击能力强
◎主要用于CRH1、CRH2和CRH380A型动车组BCU系统和ATP系统
环境特性
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+120℃
◎振动冲击：符合GB/T21563-2008中3类车轴安装的要求
◎防护等级：IP68（5bar，2h）
技术参数
◎测速范围：37Hz～3109HZ
◎输出波形幅度（负载1KΩ）：
频率为37Hz时：1.0V≤Vrms≤6.5V； 频率为53Hz时：1.4V≤Vrms≤9.3V；
频率为160Hz时：1.9V≤Vrms≤28.0V； 频率为1000Hz时：6.0V≤Vrms≤28.0V；
频率为3109Hz时：6.0V≤Vrms ≤28.0V。
◎工作气隙：0.8±0.3mm
◎输出波形：近似正弦波
◎输出通道数：3
◎相位差：1-2通道：90°±30°
◎输出信号频率：f=ω×1.2(Hz),式中ω为实际转速(rpm)
◎绝缘强度：AC 3000V[50Hz 60s]
◎绝缘电阻：≥100MΩ(1000V兆欧表)
◎保护功能：电源极性保护、输出短路保护
电气接口
电连接器引脚定义
|
通道 |
引脚 |
定义 |
|
通道 |
引脚 |
定义 |
|
通道一 |
1 |
通道一输出＋ |
通道二 |
3 |
通道二输出＋ |
|
|
2 |
通道一输出－ |
4 |
通道二输出－ |
|||
|
通道三 |
5 |
通道三输出＋ |
|
7 |
屏蔽 |
|
|
6 |
通道三输出- |
机械接口
外形尺寸图
