产品概述

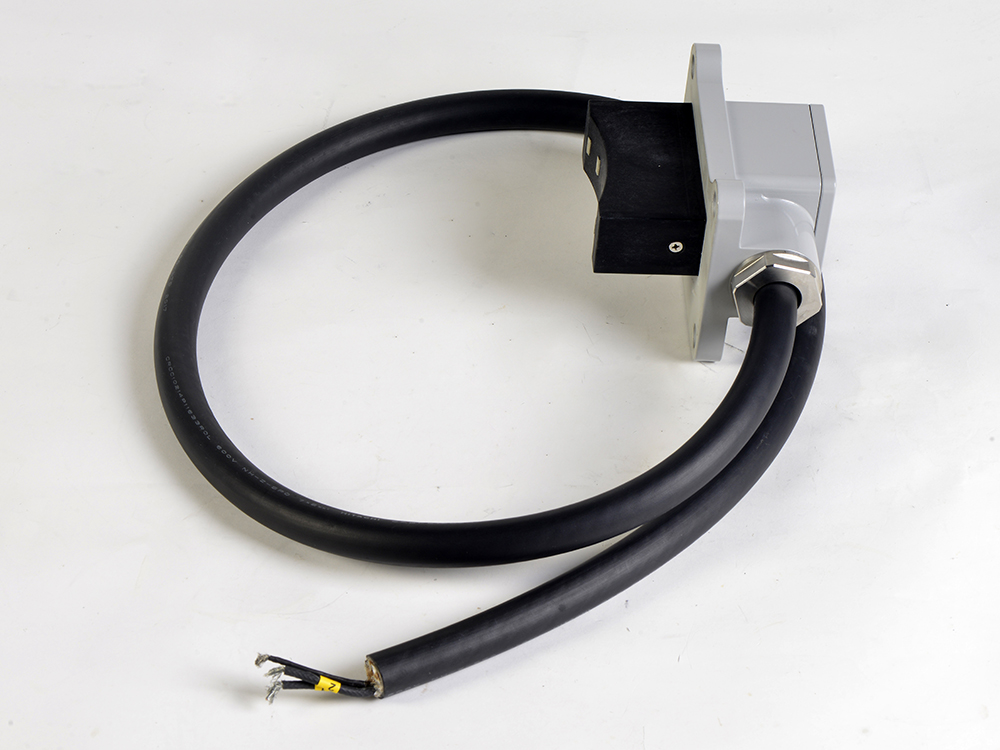

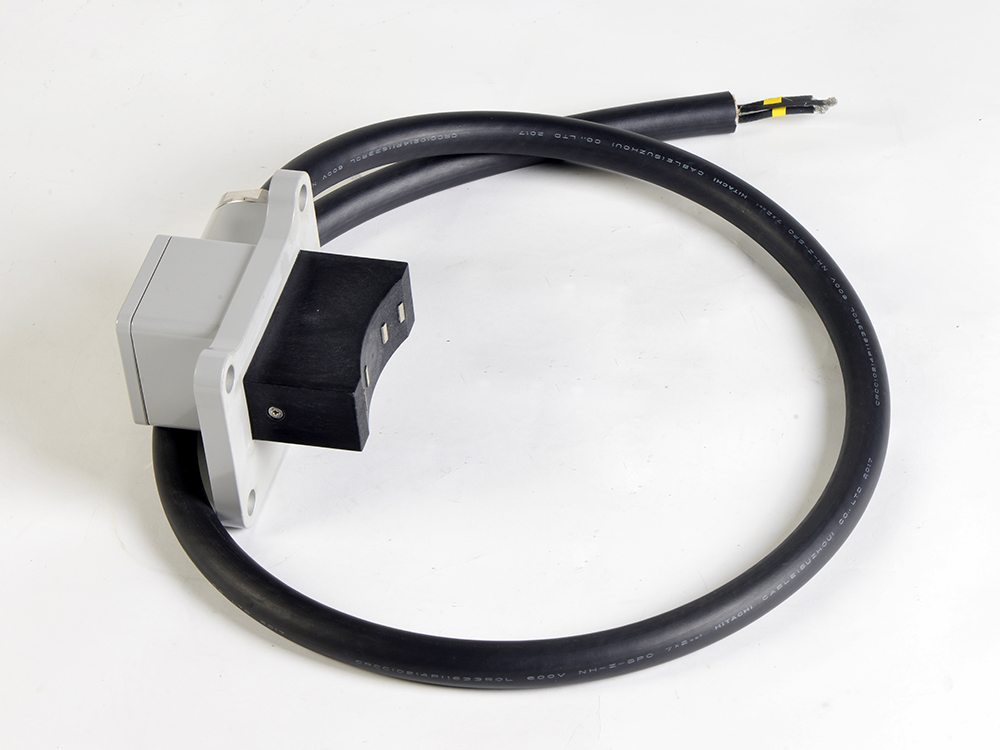

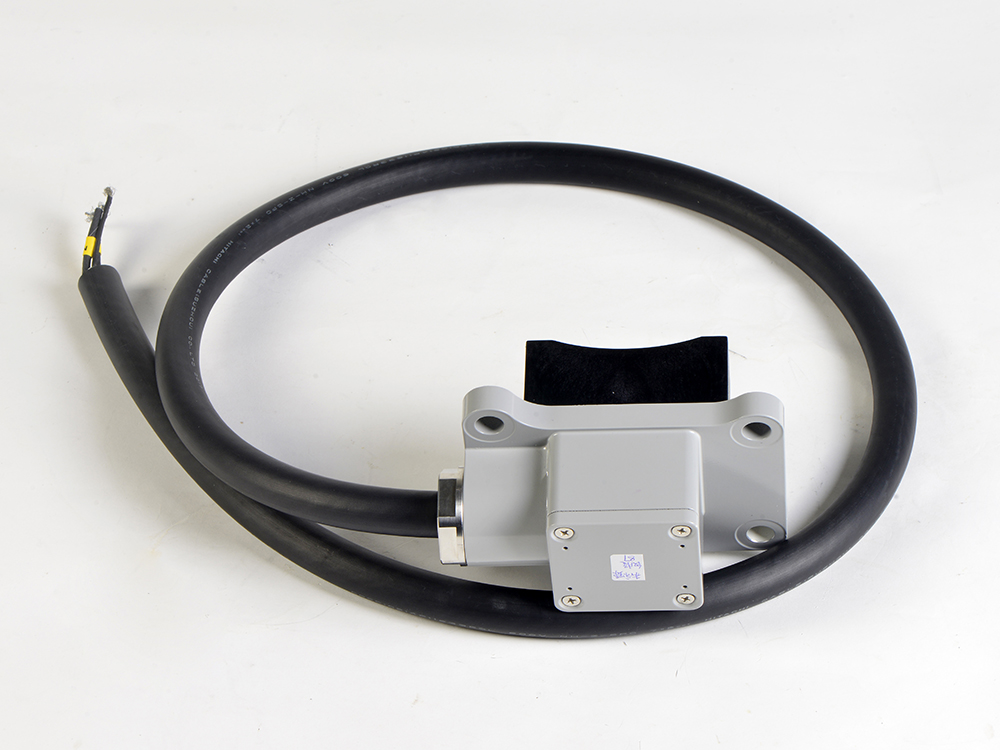

◎基于电磁感应原理的单通道速度传感器
◎测速范围宽、抗干扰和抗振动冲击能力强
◎主要用于CRH2和CRH380A型动车组BCU系统
环境特性
◎相对湿度：0～100%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+120℃
◎振动冲击：符合GB/T21563-2008中3类车轴安装的要求
◎防护等级：IP68（5bar，2h）
技术参数
◎测速范围：31Hz～2591Hz
◎输出波形幅度：
频率31Hz时：0.6V≤Vr.m.s≤8.5V； 频率100Hz时：2.06V≤Vr.m.s≤12.9V；
频率290Hz时：2.98V≤Vr.m.s≤25.0V； 频率500Hz时：4.0V≤Vr.m.s≤25.0V；
频率1500Hz时：5.0V≤Vr.m.s≤25.0V； 频率2591Hz时：5.0V≤Vr.m.s≤25.0V。
◎工作气隙：1±0.3mm
◎输出波形：正弦波
◎输出通道数：1
◎输出信号频率：F=ω(Hz),式中ω为实际转速(rpm)
◎绝缘强度：AC 3000V[50Hz 60s]
◎绝缘电阻：≥100MΩ(1000V兆欧表)
◎保护功能：电源极性保护、输出短路保护
电气接口
电连接器引脚定义
|
通道 |
引脚 |
定义 |
|
通道 |
引脚 |
定义 |
|
通道一 |
1 |
通道一输出＋ |
|
3 |
空 |
|
|
2 |
通道一输出－ |
4 |
空 |
|||
|
|
5 |
空 |
|
7 |
空 |
|
|
6 |
空 |
机械接口
外形尺寸图
