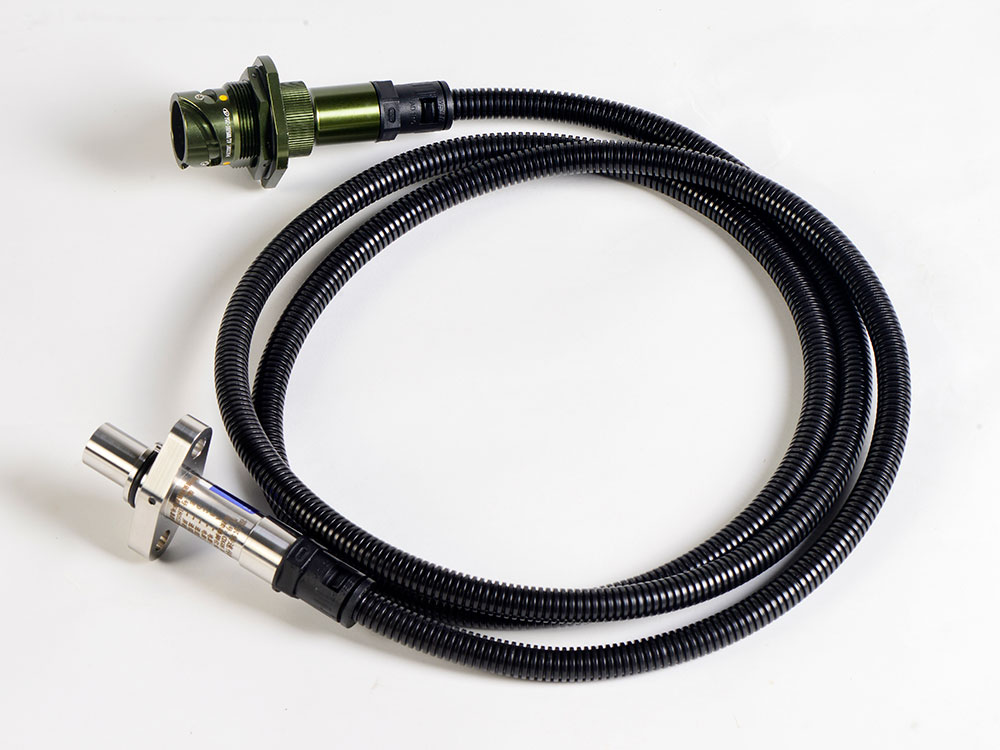

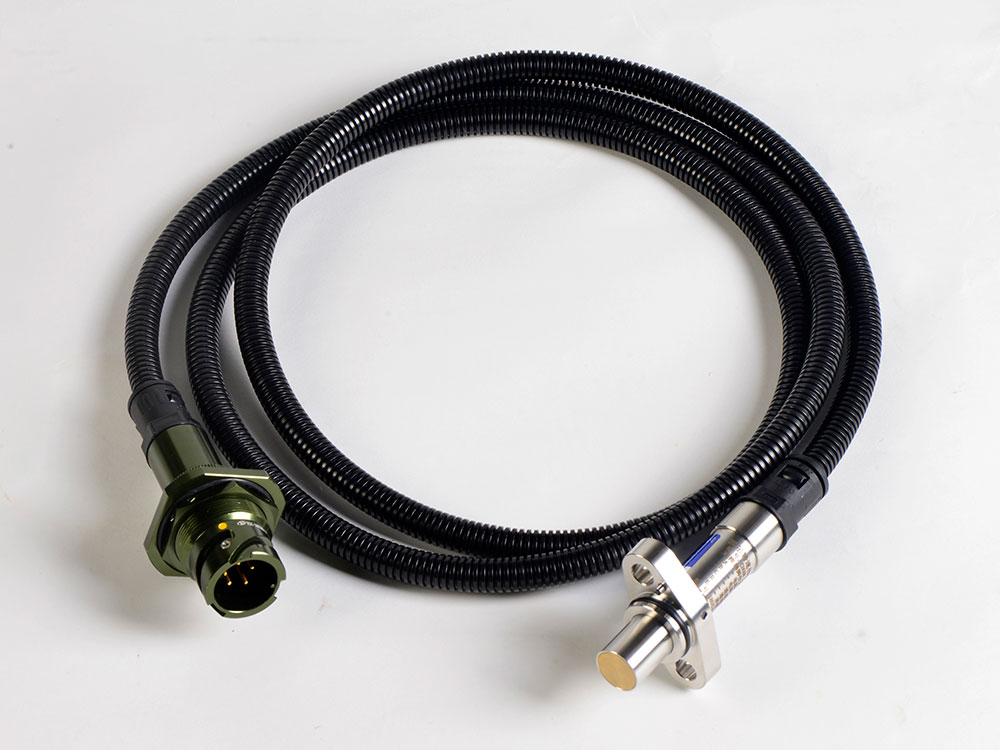

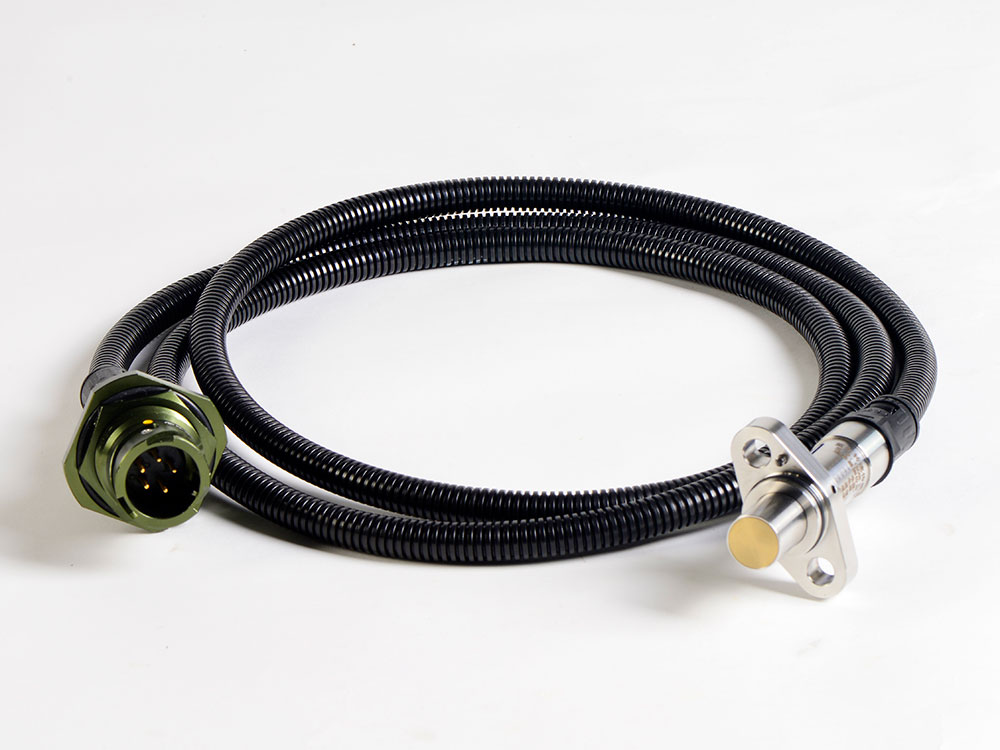

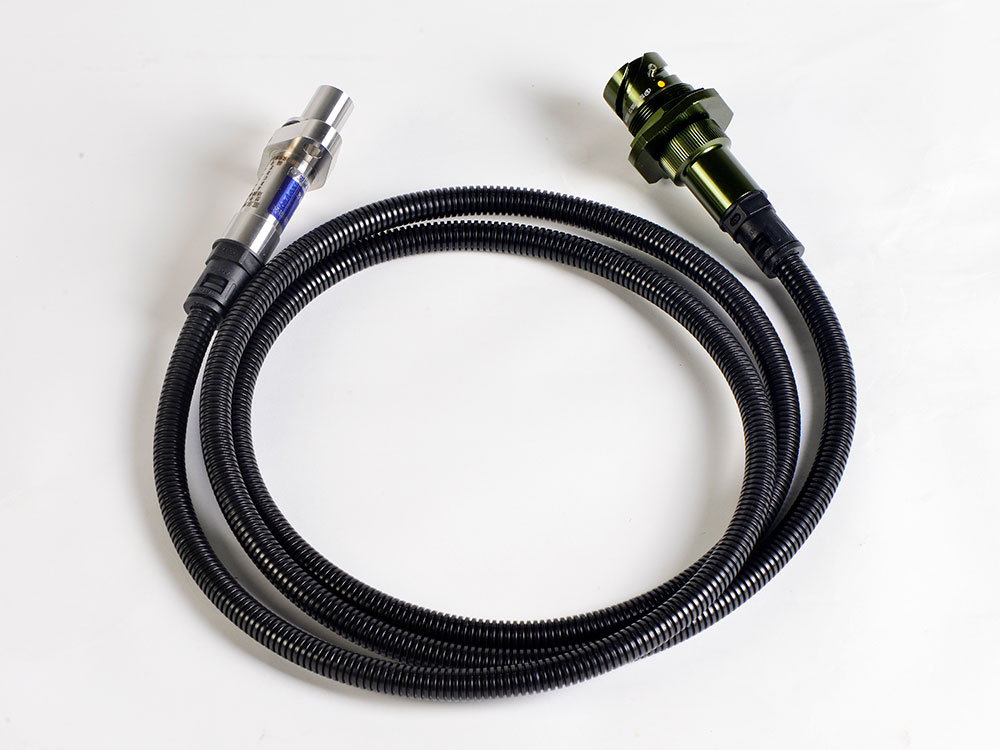

产品概述
◎基于霍尔原理的双通道速度传感器
◎真零速信号输出
◎通道共电源
◎测速范围宽、抗干扰和抗振动冲击能力强
◎HXD2和HXD2C机车牵引系统用速度传感器
环境特性
◎海拔高度：≤2500m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+120℃
◎防护等级：IP68
技术参数
◎工作电源(Vcc)：Ub=10～30VDC ,额定工作电压：DC15V
◎测速范围：0～25kHz
◎工作气隙：0.3～2mm（标准值为1mm）
◎输出通道数：2
◎输出波形：方波，且上升、下降摆动率≥3.5V/μs
◎占空比：(50±20)%
◎相位差：90°±30°
◎高电平：≥Ub-2.8V(满载)
◎低电平：≤0.5V
◎绝缘强度（所有线与外壳间）：AC1500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥200MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口

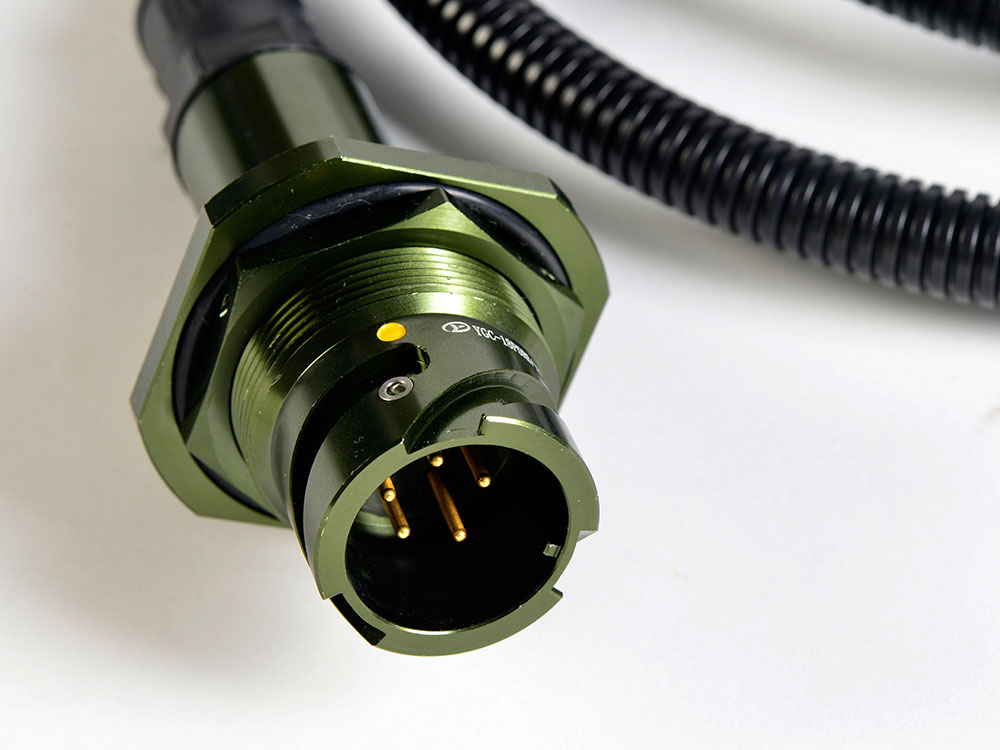

传感器电连接器引脚定义
|
五芯插头 |
功能定义 |
|
A |
电源正 |
|
B |
电源负 |
|
C |
1通道信号输出 |
|
D |
2通道信号输出 |
|
E |
屏蔽 |
机械接口
传感器外形尺寸图
