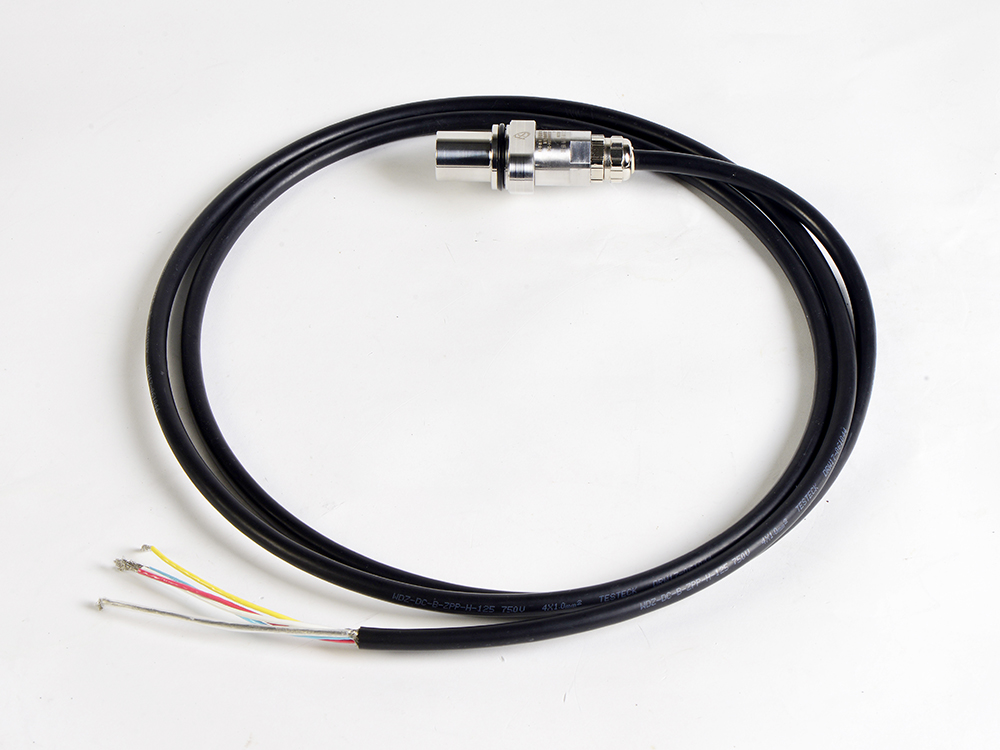

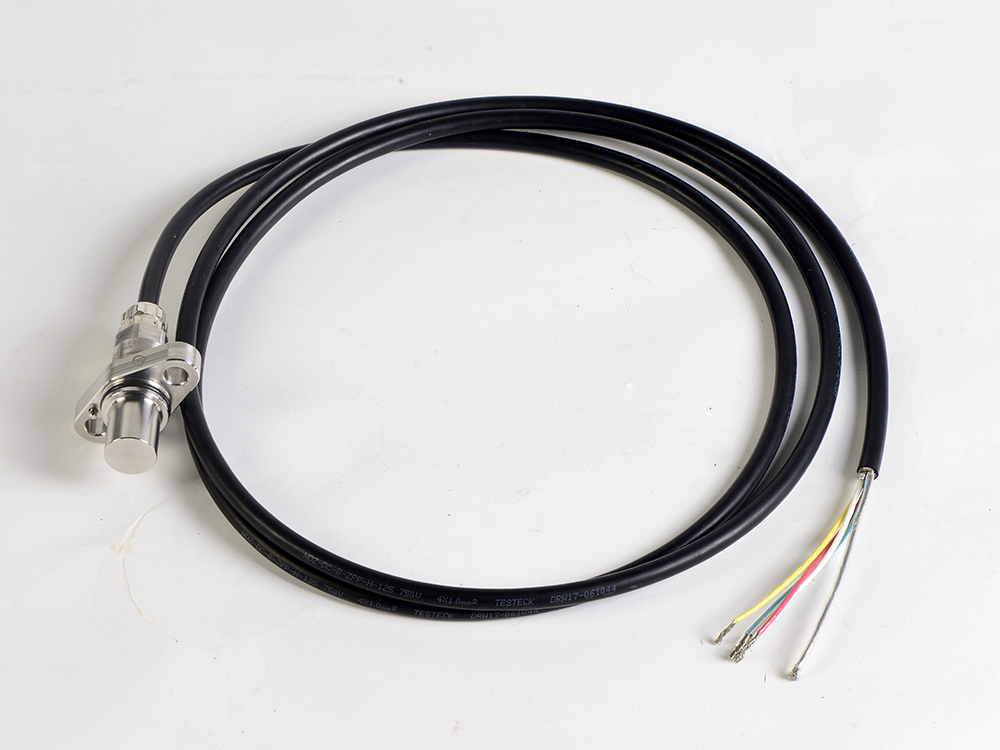

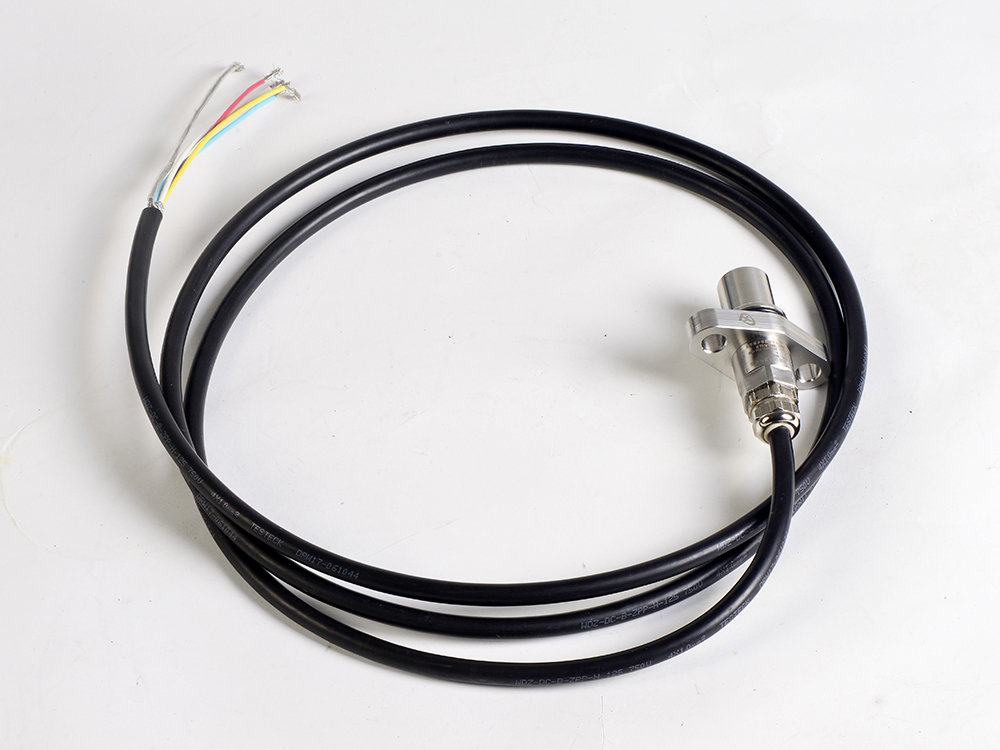

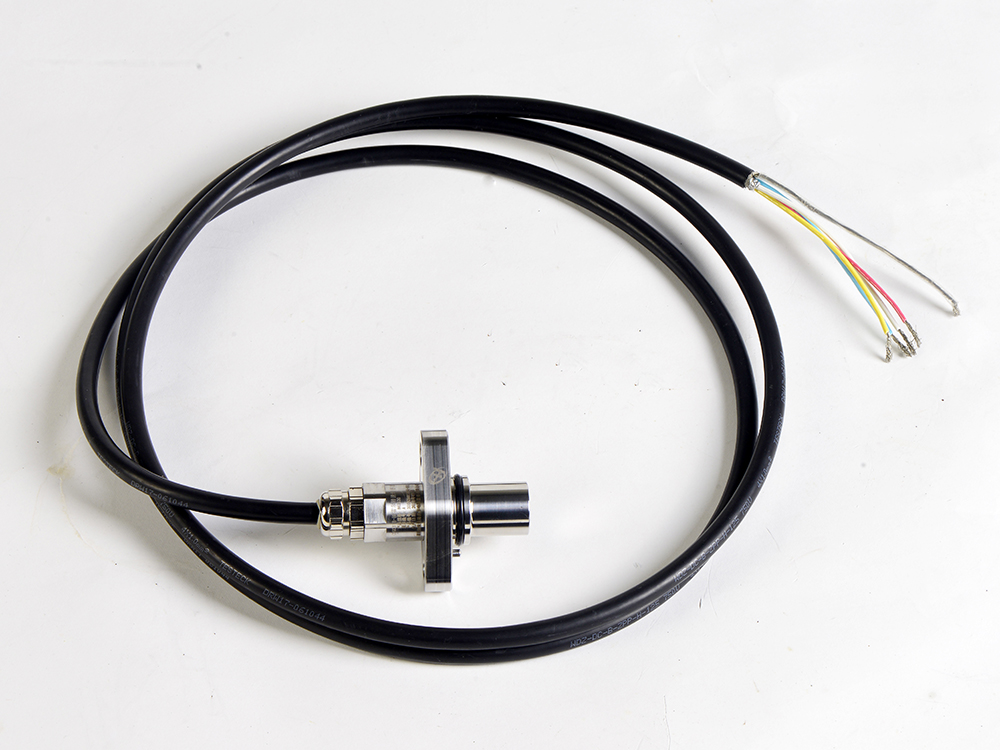

产品概述
◎基于霍尔效应的双通道速度传感器
◎真零速信号输出
◎测速范围宽、抗干扰和抗振动冲击能力强
◎HXD3D电力机车牵引系统用速度传感器
环境特性
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎振动与冲击：符合GB/T21563-2008中三类车轴安装的要求
◎防护等级：IP68
技术参数
◎工作电源(Vcc)：DC10V～30V（额定电压12V）
◎输出信号的频率范围：0～25kHz
◎工作气隙： 0.5mm～1.5mm （标准气隙1mm）
◎输出通道数：2
◎输出波形：方波，且回馈率（2m线）≥10V/μs
◎占空比：(50±5)%
◎相位差： 90°±30°（齿轮模数2.5）
◎高电平：≥Us-1V(1k负载)
◎低电平：≤1V
◎消耗电流（空载）：≤30mA
◎绝缘强度（所有线与外壳间）：≤2mA（AC2000V[50Hz 60s]）
◎绝缘电阻（所有线与外壳间）：≥100MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
传感器引出线颜色定义
|
颜色 |
定义 |
|
黄色 |
通道1 |
|
白色 |
通道2 |
|
蓝色 |
电源负 |
|
红色 |
电源正 |
机械接口
传感器外形尺寸图
