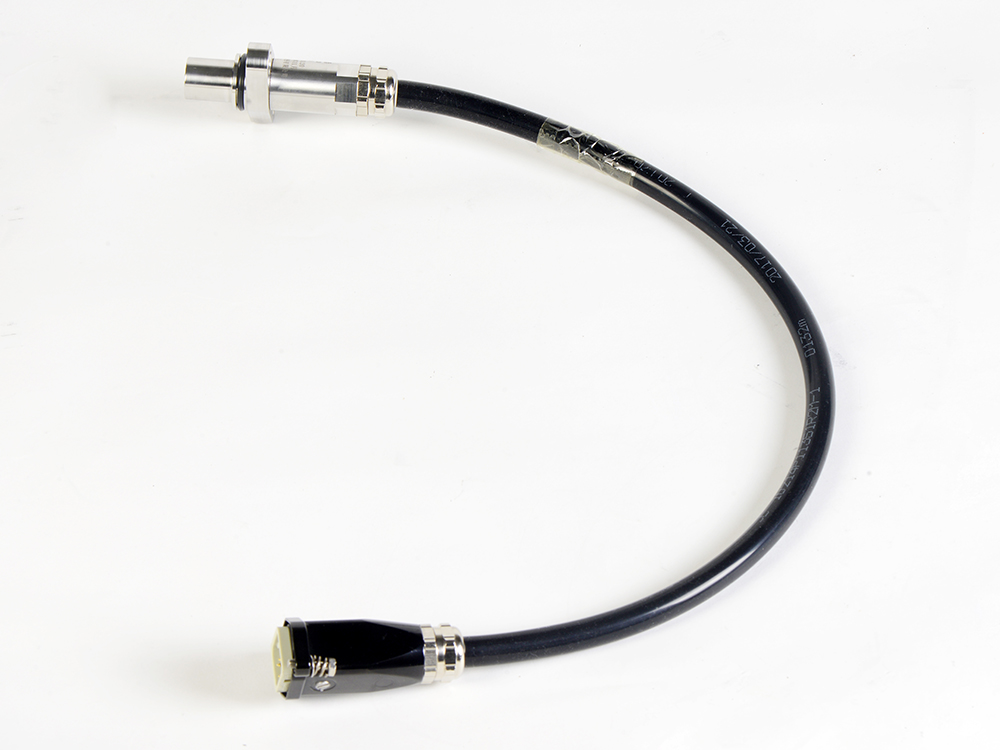

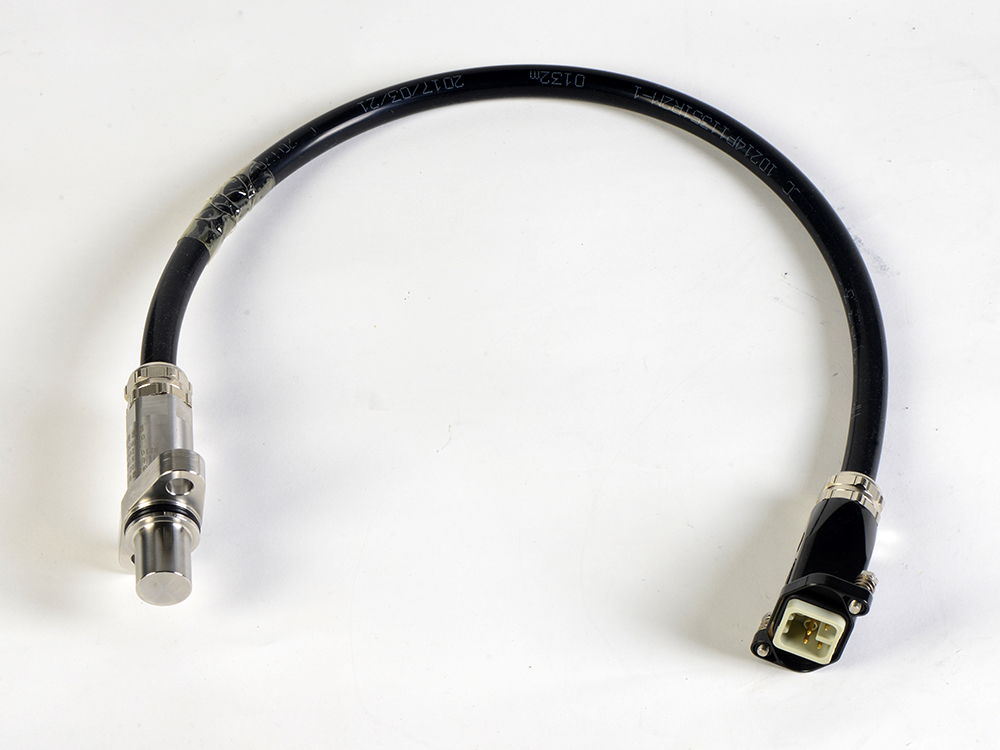

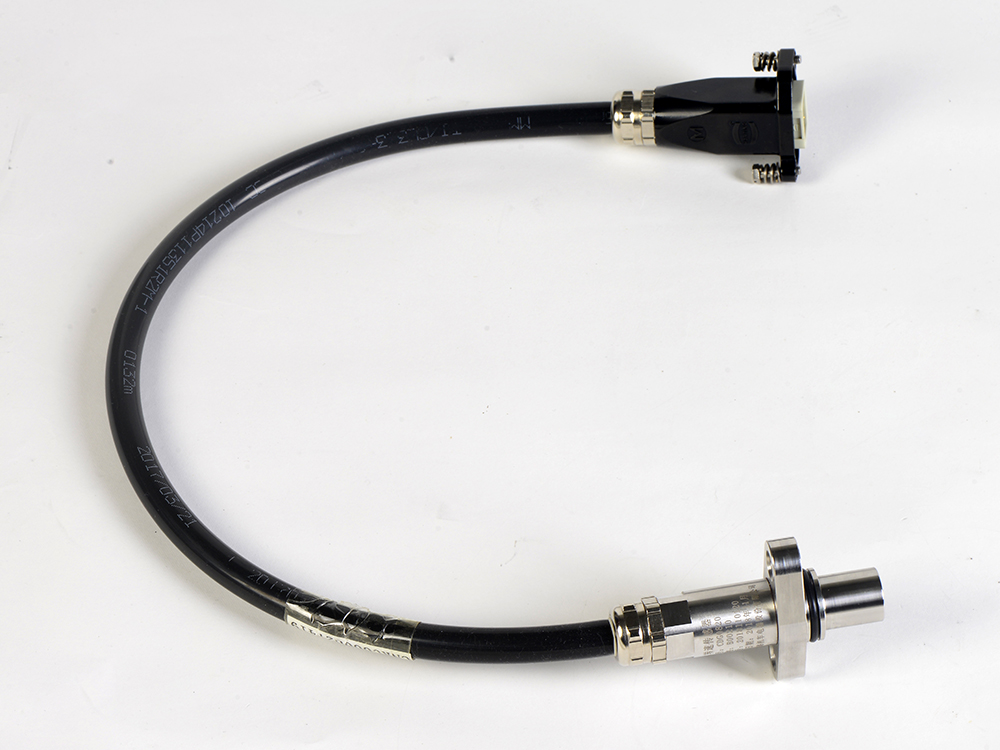

产品概述
◎基于霍尔原理的双通道速度传感器
◎真零速信号输出
◎两线制电流型输出
◎测速范围宽、抗干扰和抗振动冲击能力强
◎CRH380B、CR400AF、CR400BF动车组用速度传感器
环境特性
◎海拔高度：≤5000m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎防护等级：IP68(0.5MPa，2h)
技术参数
◎工作电源(Vcc)： 10～24VDC ,额定工作电压：DC15V
◎测速范围：0～20kHz
◎工作气隙：0.4～1.4mm（标准值为0.9mm）
◎输出通道数：单通道或双通道
◎输出信号上升、下降沿时间：≤10μs
◎占空比：(50±20)%
◎高电平电流：11.3 mA～17.4 mA
◎低电平电流：4.3 mA～8.9 mA
◎绝缘强度（所有线与外壳间）：AC2500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥200MΩ（1000V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
传感器电连接器引脚定义
|
Harting HAN8D |
功能定义 |
|
1 |
1通道输出＋ |
|
2 |
1通道输出－ |
|
3 |
2通道输出＋ |
|
4 |
2通道输出－ |
|
连接器外壳 |
屏蔽 |
机械接口
传感器安装尺寸图
