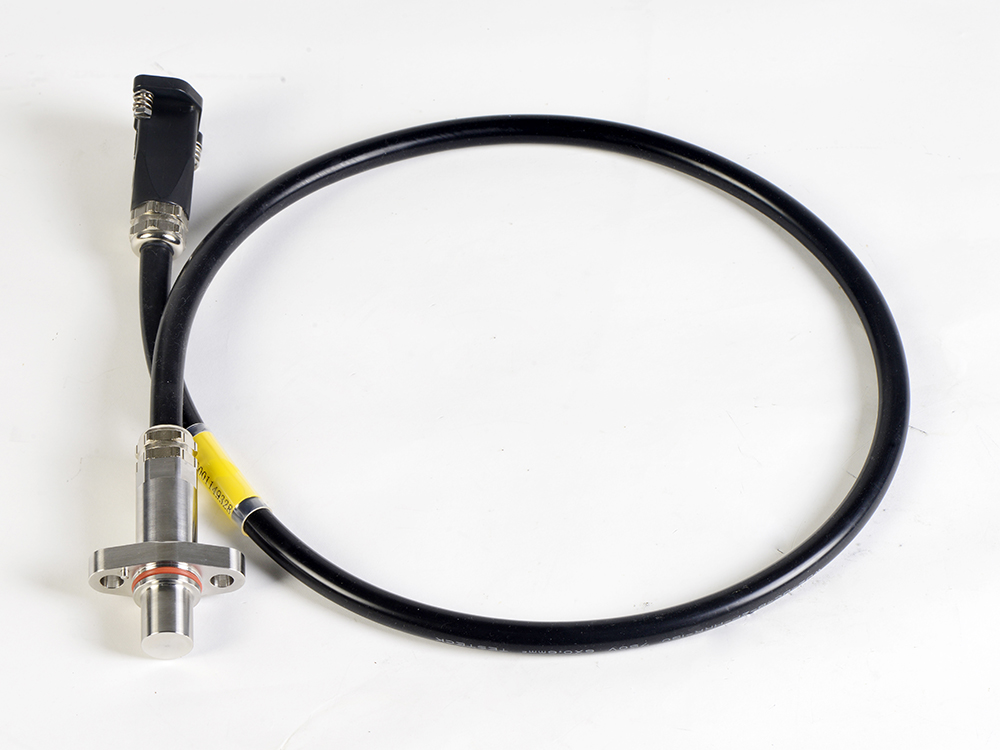

产品概述
◎基于霍尔原理的双通道速度传感器
◎真零速信号输出
◎测速范围宽、抗干扰和抗振动冲击能力强
◎CRH380B、CR400AF、CR400BF、CR300AF动车组牵引系统用速度传感器
环境特性
◎海拔高度：≤5000m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-50℃～+140℃
◎防护等级：IP68(0.5MPa，2h)
技术参数
◎工作电源(Vcc)： 10～30VDC ,额定工作电压：DC15V
◎测速范围：0～20kHz
◎工作气隙：0.2～1.8mm（标准值为1.0mm）
◎输出通道数：双通道
◎输出信号：方波，且上升、下降沿≥3.5V/μs
◎占空比：(50±20)%
◎相位差：90°±30°
◎高电平：≥0.8Vcc
◎低电平：<1V
◎绝缘强度（所有线与外壳间）：AC2500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥200MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
传感器电连接器引脚定义
|
Harting HAN8D |
功能定义 |
|
1 |
1通道电源＋ |
|
2 |
1通道电源－ |
|
3 |
1通道信号 |
|
4 |
空 |
|
5 |
2通道电源＋ |
|
6 |
2通道电源－ |
|
7 |
2通道信号 |
|
8或连接器外壳 |
屏蔽 |
|
Harting HANQ5 |
功能定义 |
|
1 |
1通道电源- |
|
2 |
1通道电源＋ |
|
3 |
1通道信号 |
|
4 |
2通道信号 |
|
5 |
屏蔽 |
机械接口
传感器安装尺寸图
