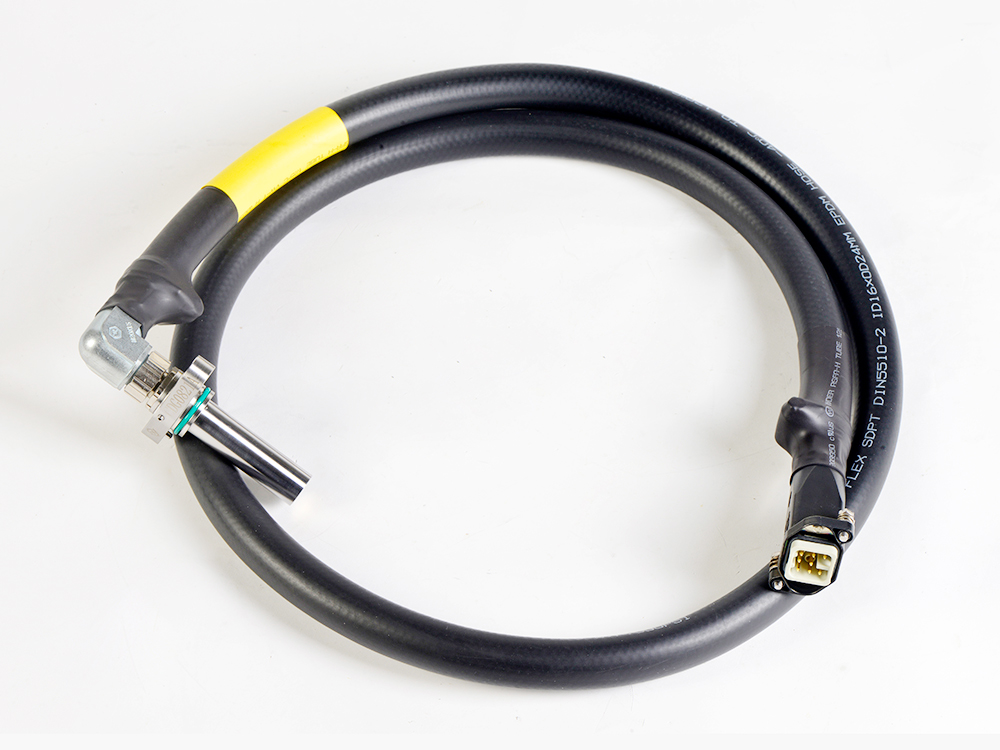

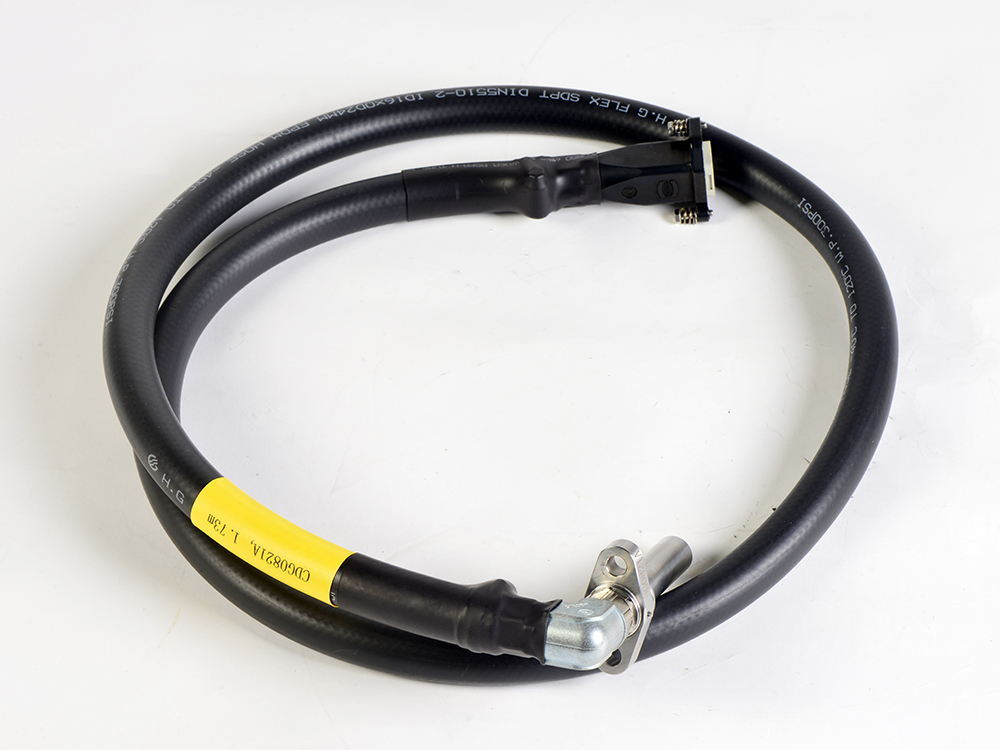

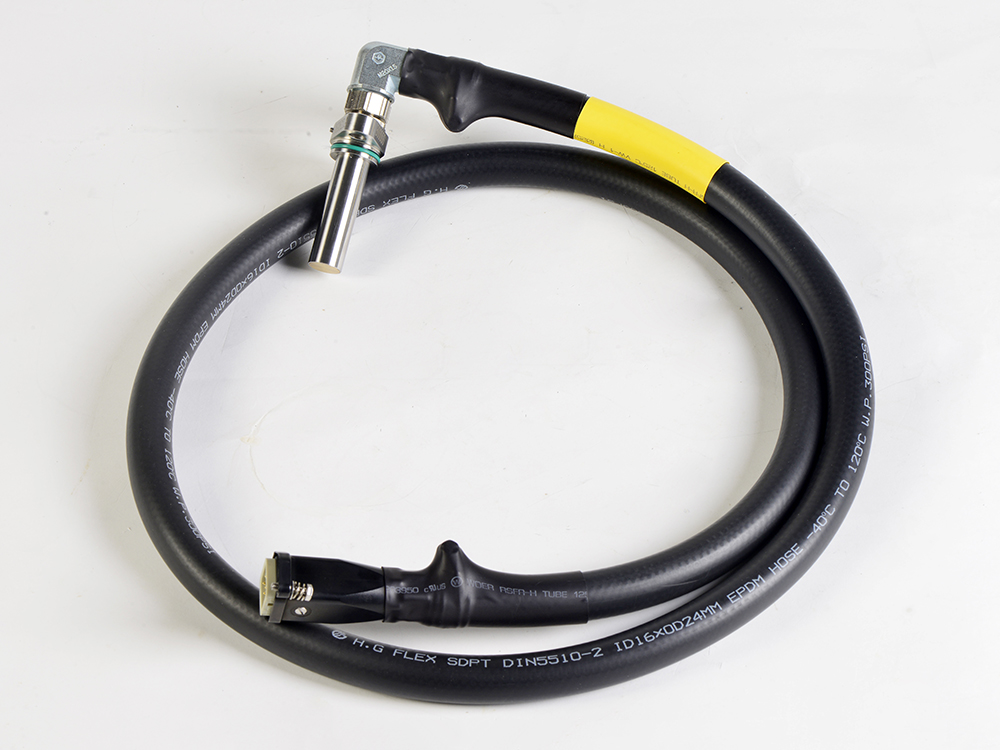

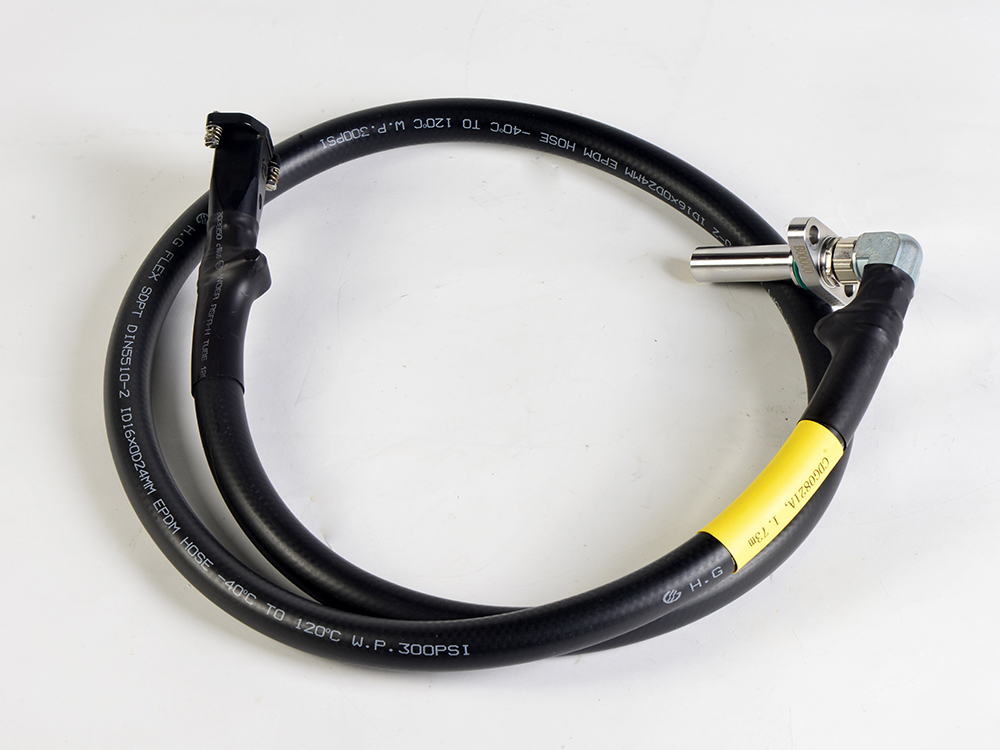

产品概述
◎基于霍尔效应的双通道速度传感器
◎真零速信号输出
◎通道之间电气隔离
◎测速范围广、抗干扰和抗振动冲击能力强
◎用于CRH380A动车组ATP系统
环境特性
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎振动与冲击：符合GB/T21563-2008中3类车轴安装的要求
◎防护等级：IP68（5bar，1h）
技术参数
◎工作电源(Vb)：DC 15V～30V（额定电压24V）
◎输出信号的频率范围：0～20kHz
◎工作气隙：0.3mm～1.5mm （标准安装气隙1mm）
◎输出波形：方波，上升、下降摆动率≥3.5V/us
◎输出通道数：2通道，电气隔离
◎高电平：12.3（1±5%）V或≥Ub-2.8V（满载），低电平≤0.5V
◎占空比：(50±20)%
◎相位差：90°±30°
◎消耗电流（空载）：≤30mA
◎绝缘强度（所有线与外壳间）：AC 3000V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥100MΩ（1000V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
电连接器引脚定义
|
通道 |
引脚 |
定义 |
通道 |
引脚 |
定义 |
|
通道一 |
1 |
通道一电源＋ |
通道二 |
5 |
通道二电源＋ |
|
2 |
通道一电源－ |
6 |
通道二电源－ |
||
|
3 |
通道一信号 |
7 |
通道二信号 |
||
|
|
4 |
空 |
|
8 |
空 |
机械接口
外形尺寸图
执行标准
◎GB/T 24338.4－2009 轨道交通 电磁兼容 第3－2部分：机车车辆设备。
◎GB 4208－2008 外壳防护等级(IP代码)。
◎GB/T 21563－2008 轨道交通 机车车辆和振动试验。
◎GB/T 2423.1－2008 电工电子产品环境试验 第2部分：试验A：低温。
◎GB/T 2423.2－2008 电工电子产品环境试验 第2部分：试验B：高温。
◎GB/T 2423.4－2008 电工电子产品环境试验第2部分：试验Db：交变湿热。
◎TB/T 2760.2－2016 机车速度传感器 第2部分：霍尔式速度传感器。
◎EN45545-2 轨道车辆防火保护 第2部分：材料和元件的防火要求。
