产品概述

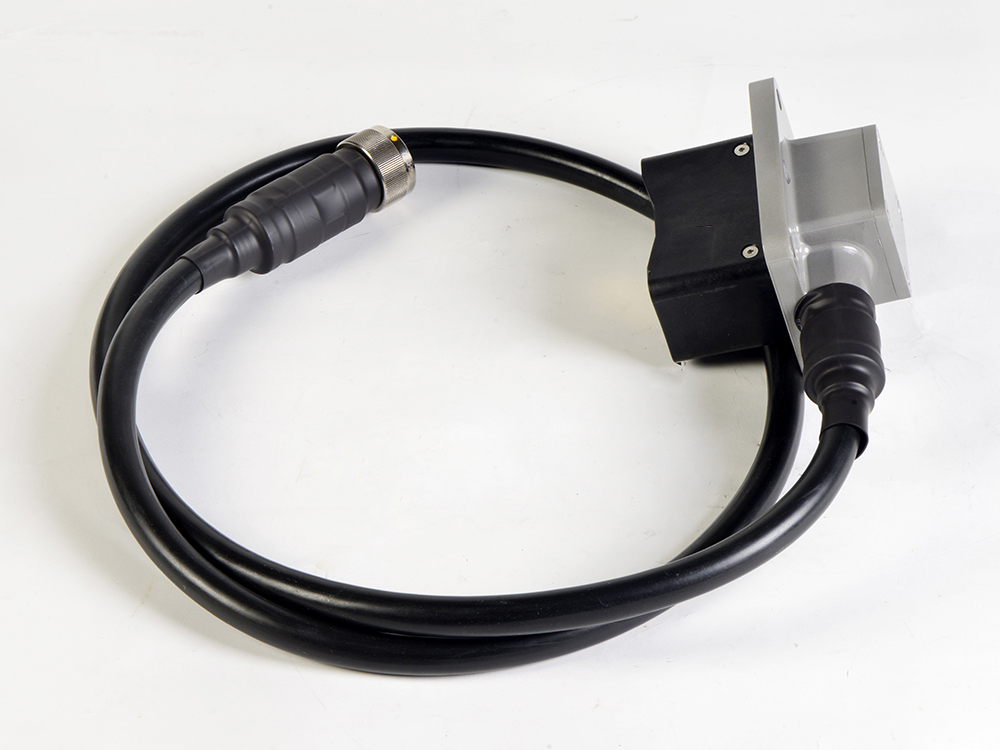

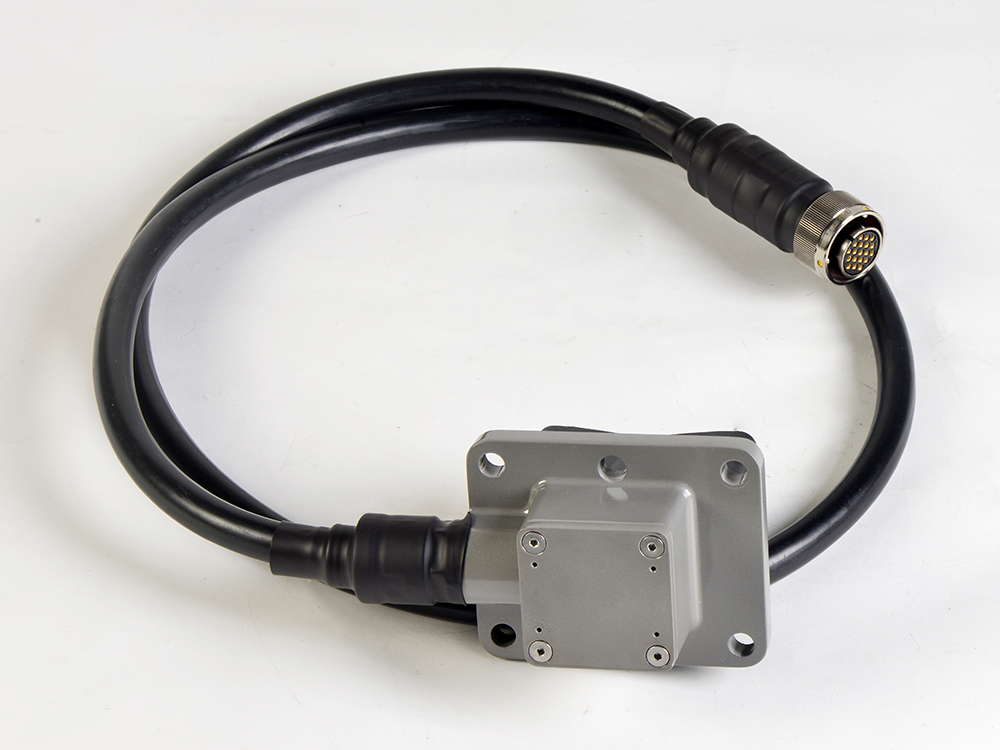

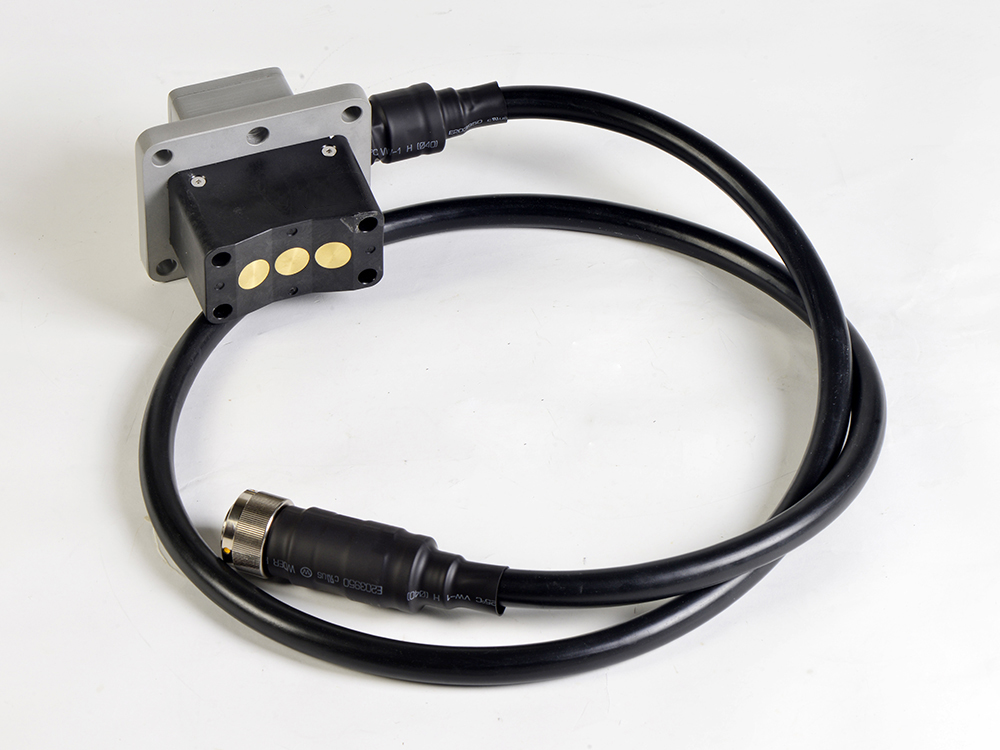

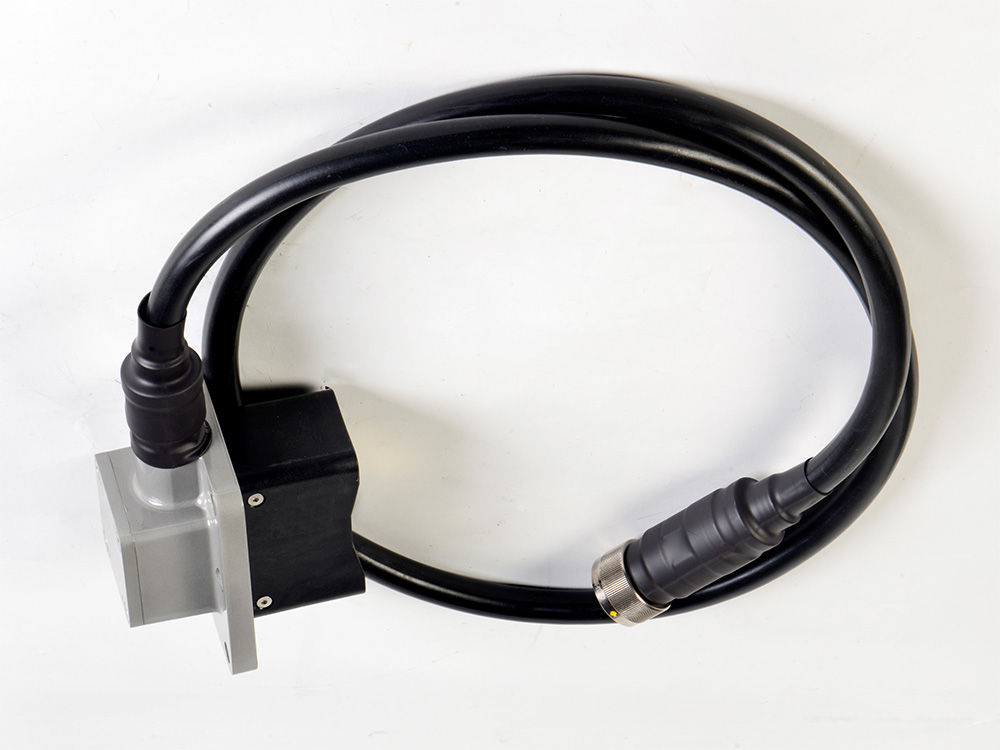

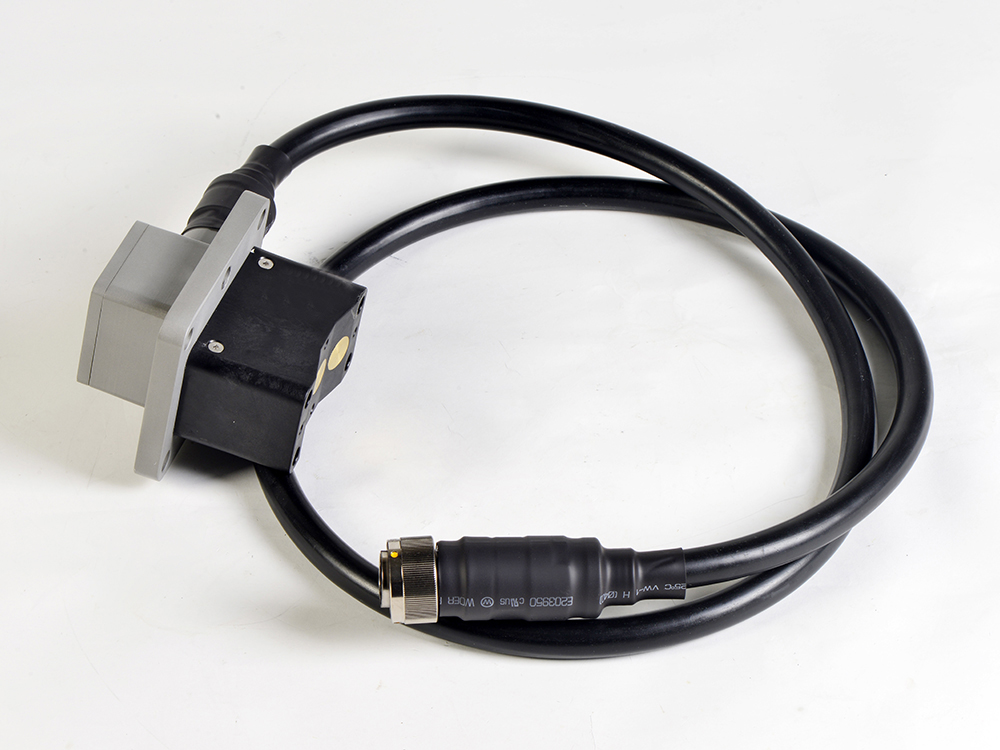

◎基于霍尔原理的六通道速度传感器
◎真零速信号输出
◎通道之间电气隔离
◎测速范围宽、抗干扰和抗振动冲击能力强
◎CRH1、CRH2、CRH5、CRH6型动车组列控系统用速度传感器
◎真零速信号输出
◎通道之间电气隔离
◎测速范围宽、抗干扰和抗振动冲击能力强
◎CRH1、CRH2、CRH5、CRH6型动车组列控系统用速度传感器
环境特性
◎海拔高度：≤3000m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎振动与冲击：符合GB/T 21563-2008规定的3类车轴安装的要求
◎防护等级：IP68
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎振动与冲击：符合GB/T 21563-2008规定的3类车轴安装的要求
◎防护等级：IP68
技术参数
◎工作电源(Vcc)：DC15V±30%(有相位关系的两通道共电源）
◎测速范围： 0～4000r/min
◎工作气隙： 0.3mm～2mm
◎输出通道数：6
◎输出波形：方波，且上升沿和下降沿时间≤10μs
◎占空比：(50±20)%
◎相位差：1～2、3～4、5～6通道相位差90°±30°
◎高电平：≥0.8Vcc (负载≥1.2KΩ)
◎低电平：≤1V
◎绝缘强度（所有线与外壳间）：AC3000V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥100MΩ（1000V兆欧表）
◎保护功能：电源极性保护、输出短路保护
◎测速范围： 0～4000r/min
◎工作气隙： 0.3mm～2mm
◎输出通道数：6
◎输出波形：方波，且上升沿和下降沿时间≤10μs
◎占空比：(50±20)%
◎相位差：1～2、3～4、5～6通道相位差90°±30°
◎高电平：≥0.8Vcc (负载≥1.2KΩ)
◎低电平：≤1V
◎绝缘强度（所有线与外壳间）：AC3000V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥100MΩ（1000V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
传感器电连接器引脚定义
|
通道 |
引脚 |
定义 |
|
通道 |
引脚 |
定义 |
|
一通道 |
L |
一通道电源地 |
二通道 |
J |
二通道电源地 |
|
|
K |
一通道信号 |
H |
二通道信号 |
|||
|
U |
一通道电源正 |
T |
二通道电源正 |
|||
|
三通道 |
G |
三通道电源地 |
四通道 |
C |
四通道电源地 |
|
|
F |
三通道信号 |
D |
四通道信号 |
|||
|
S |
三通道电源正 |
B |
四通道电源正 |
|||
|
五通道 |
A |
五通道电源地 |
六通道 |
V |
六通道电源地 |
|
|
M |
五通道信号 |
R |
六通道信号 |
|||
|
N |
五通道电源正 |
P |
六通道电源正 |
|||
|
|
E |
屏蔽 |
|
|
|
电连接器引脚标示
机械接口
传感器外形尺寸图
