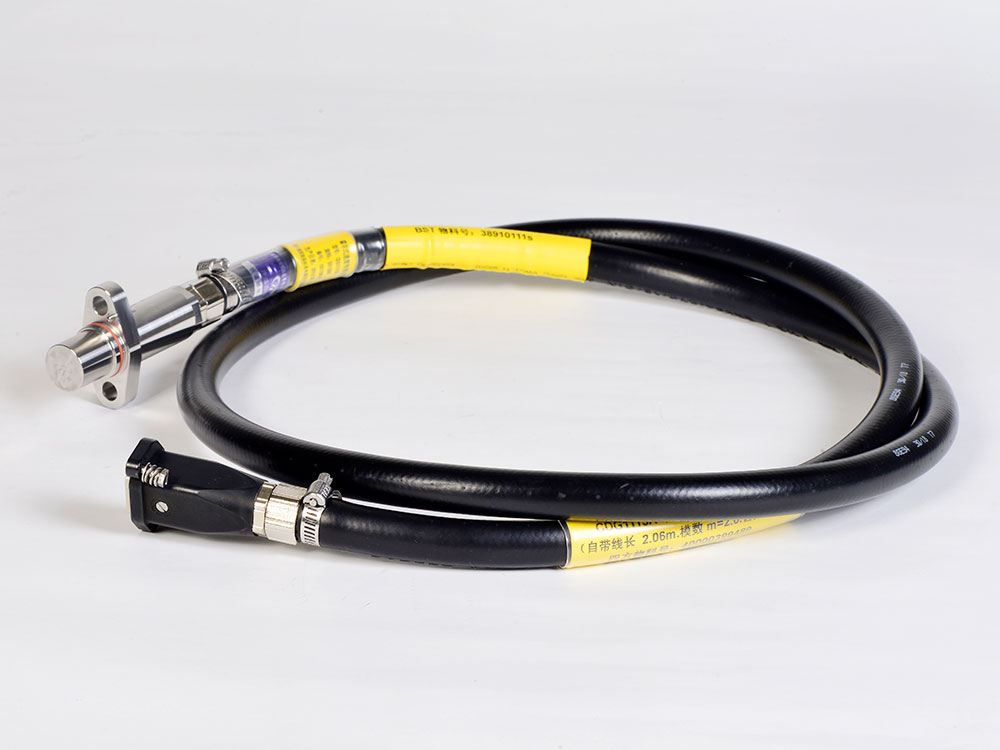

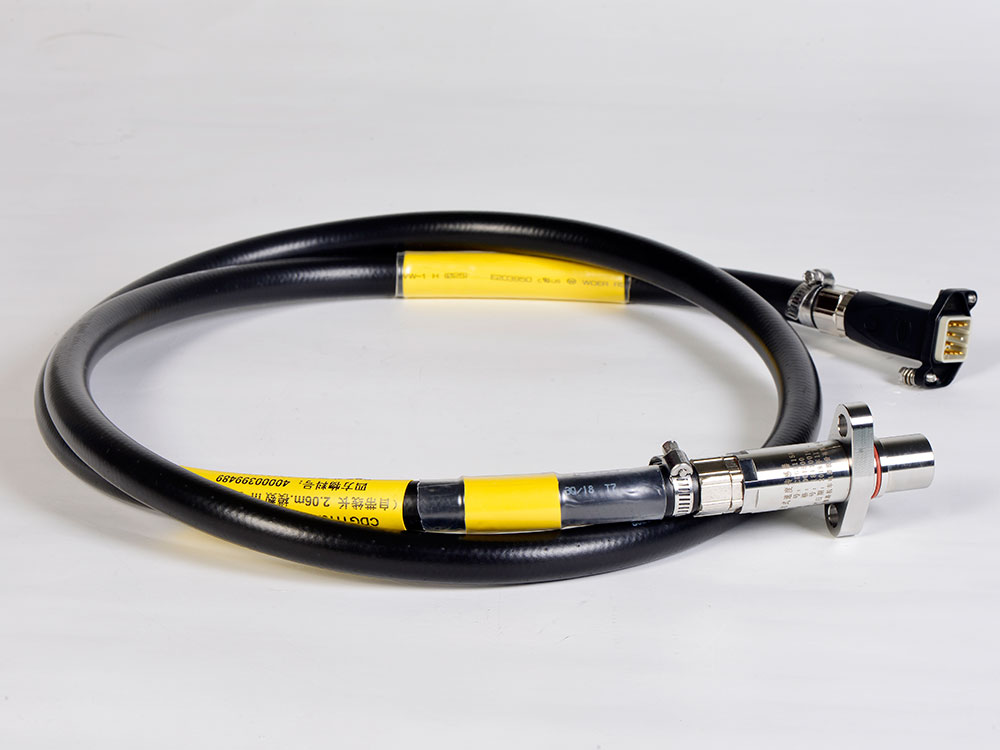

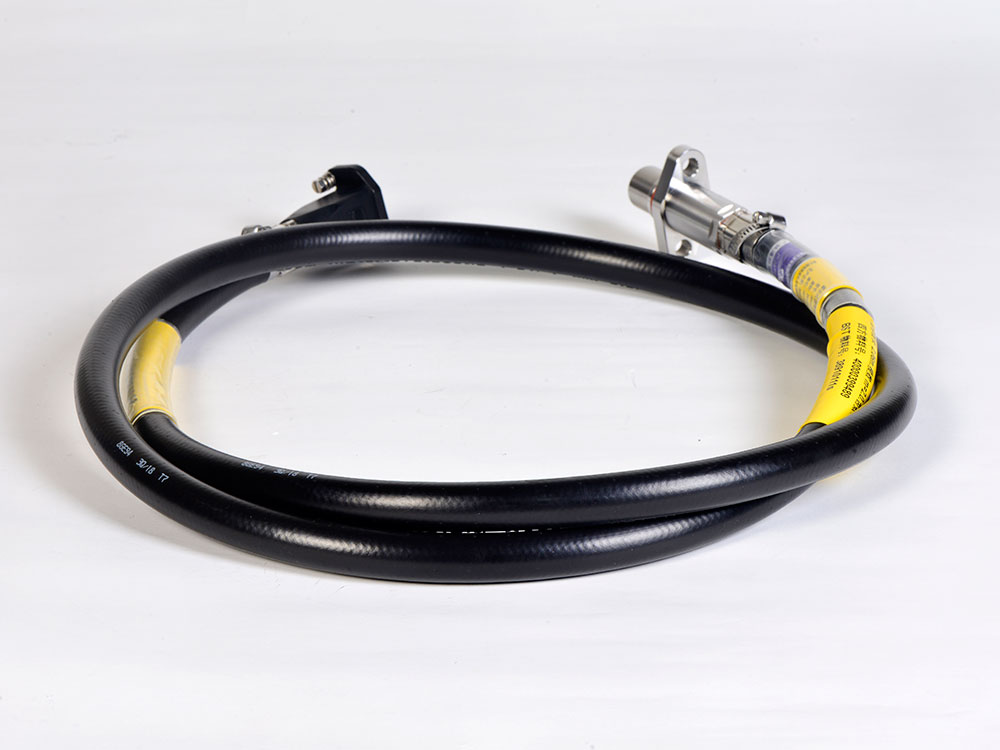

产品概述
◎基于霍尔原理的四通道速度传感器
◎各通道电气隔离
◎测速范围宽、抗干扰和抗振动冲击能力强
◎CR300A、CR300B动车组列控系统用速度传感器
环境特性
◎海拔高度：≤5100m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎振动冲击：符合GB/T21563-2008中三类车轴安装的要求
◎防护等级：IP68(5bar，2h)
技术参数
◎工作电源(Vcc)：DC10V～30V(标准电压15V）
◎输出频率范围： 0～20kHz
◎工作气隙： 1mm±0.2mm （标称值1mm）
◎输出通道数：4
◎输出波形：电压方波，上升/下降沿的电压变化率：≥3.5V/μs（阻性负载）
◎占空比：0.5±0.2
◎相位差：1～2、3～4通道相位差90°±30°
◎高电平：≥0.8Vcc (负载≥1KΩ)
◎低电平：≤1V
◎绝缘强度：各通道与之间AC1500V [50Hz 60s]；通道(包括屏蔽)与外壳之间AC3500V[50Hz 60s]。
◎绝缘电阻（所有线与外壳间）：≥100MΩ（500V兆欧表）

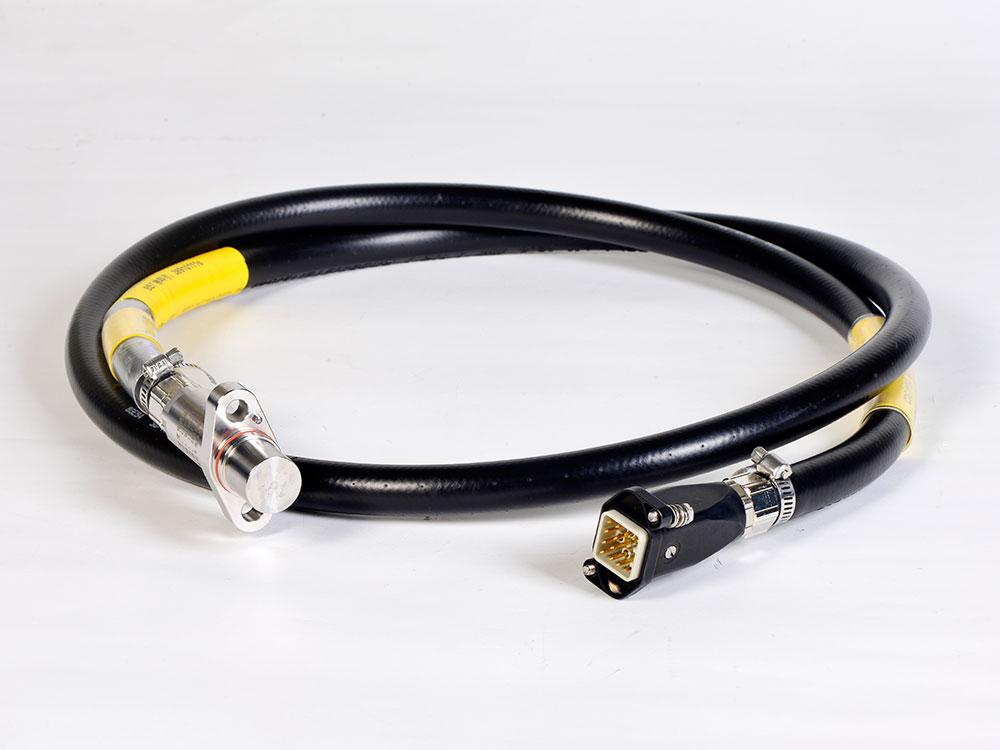

电气接口
传感器电连接器引脚定义
|
Harting 12芯连接器 |
功能定义 |
|
1 |
1通道电源＋ |
|
2 |
1通道电源－ |
|
6 |
1通道信号 |
|
3 |
2通道电源＋ |
|
7 |
2通道电源－ |
|
4 |
2通道信号 |
|
8 |
3通道电源＋ |
|
12 |
3通道电源－ |
|
10 |
3通道信号 |
|
5 |
4通道电源＋ |
|
11 |
4通道电源－ |
|
9 |
4通道信号 |
|
连接器外壳 |
屏蔽 |
|
可按客户要求定制 |
|

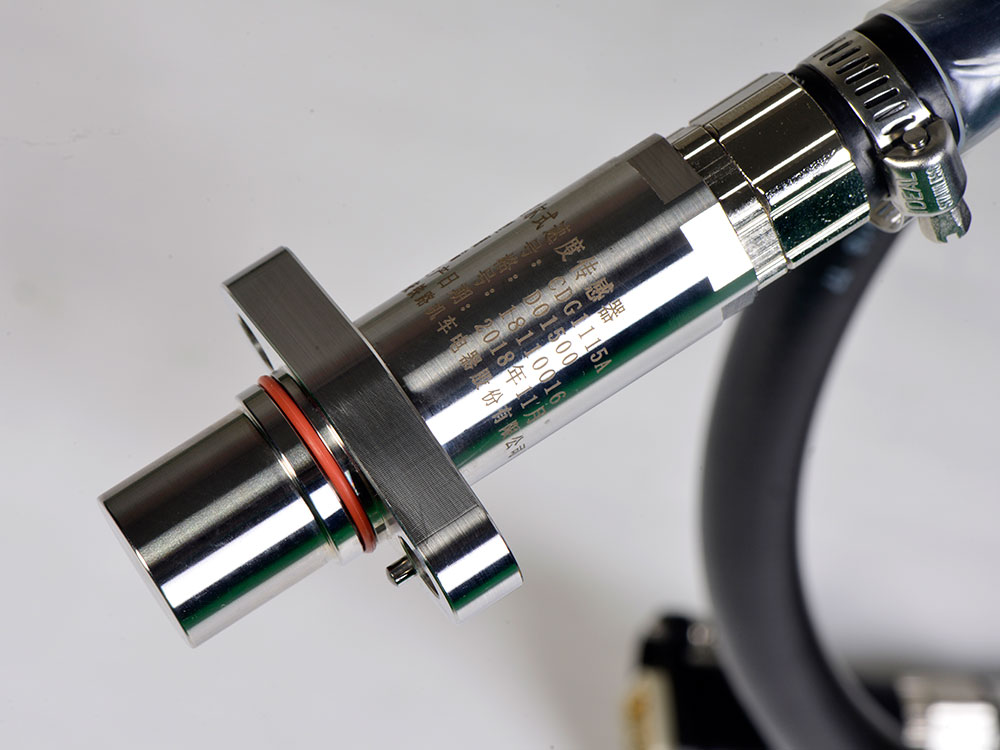

机械接口
传感器安装尺寸图
