产品概述

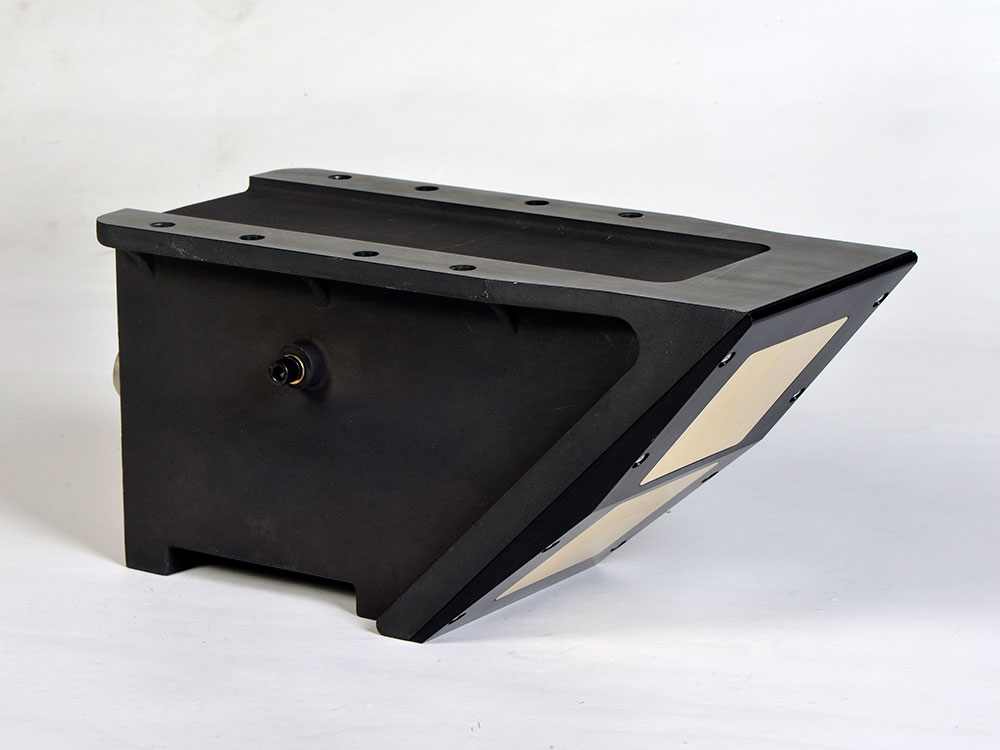

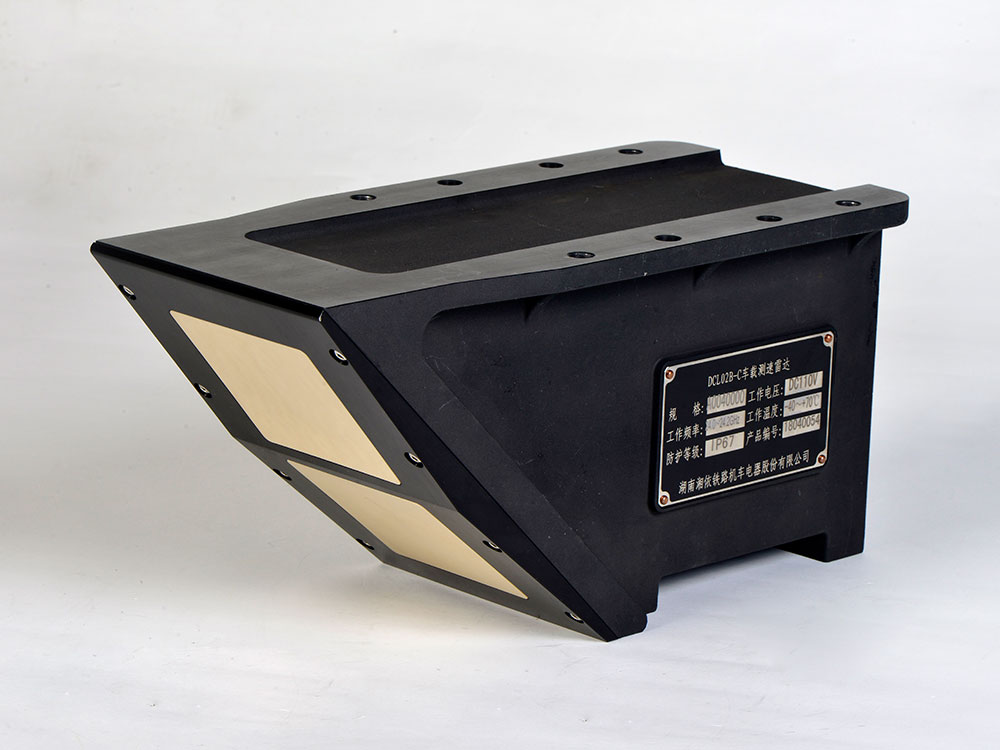

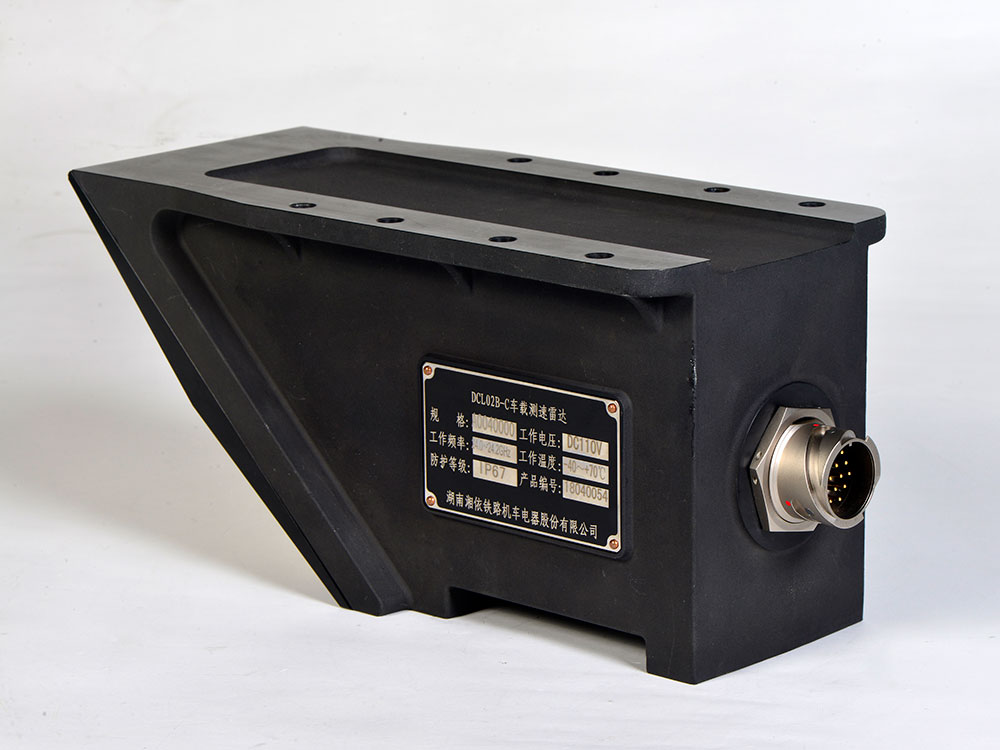

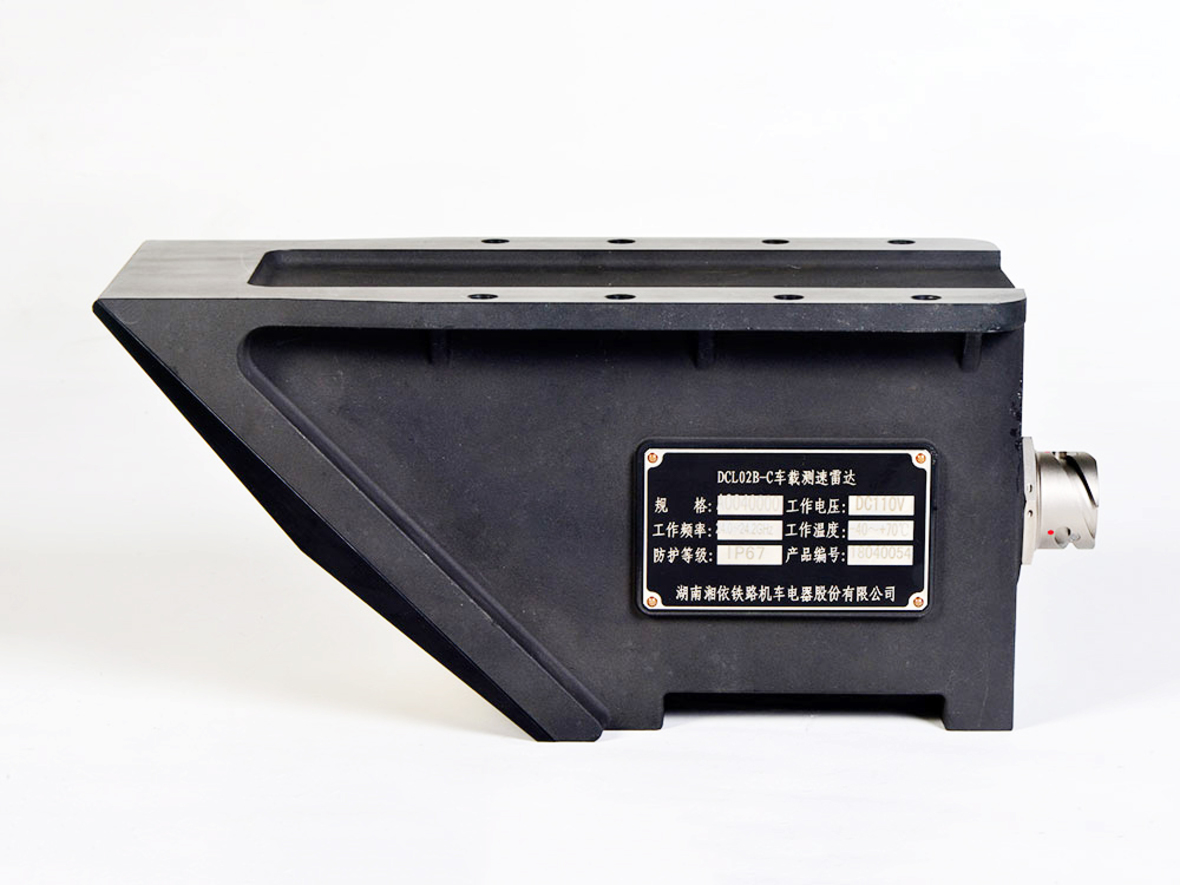

◎基于多普勒原理的车载测速雷达

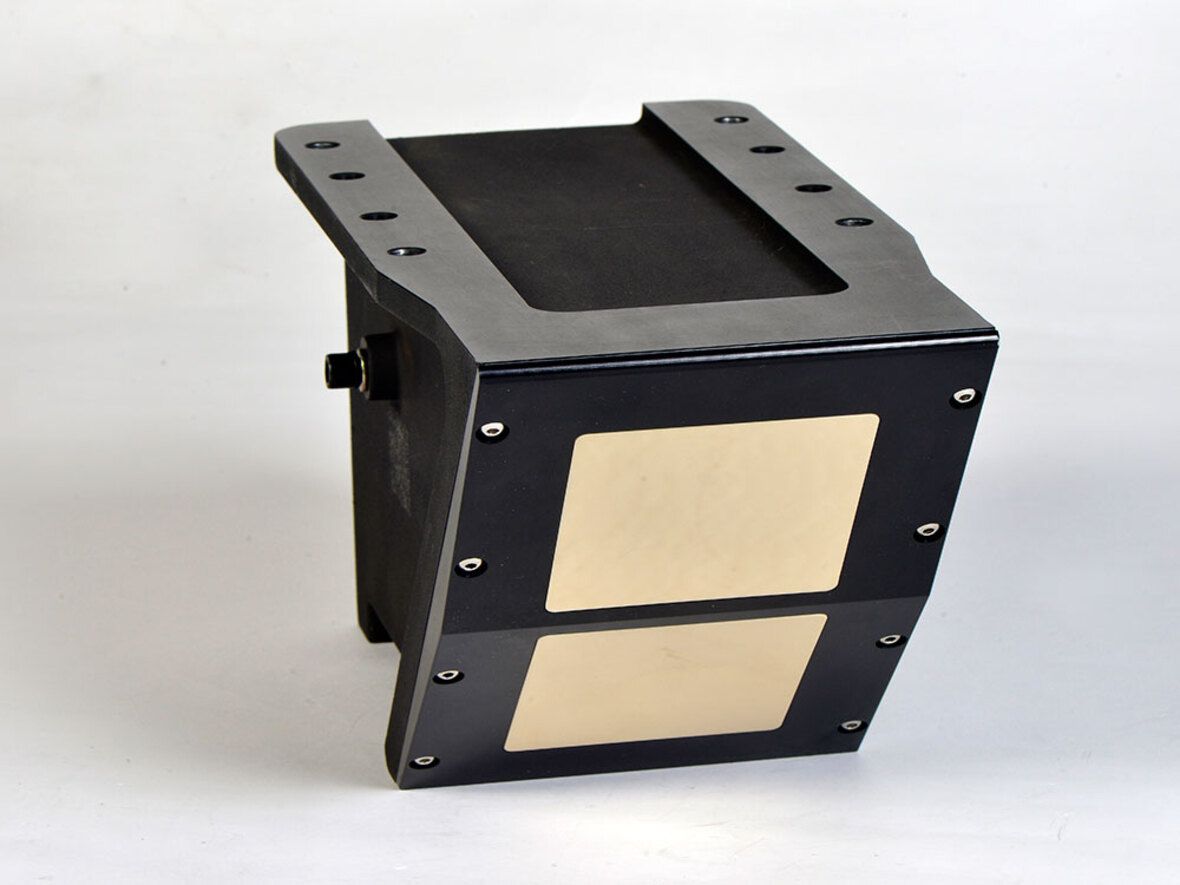

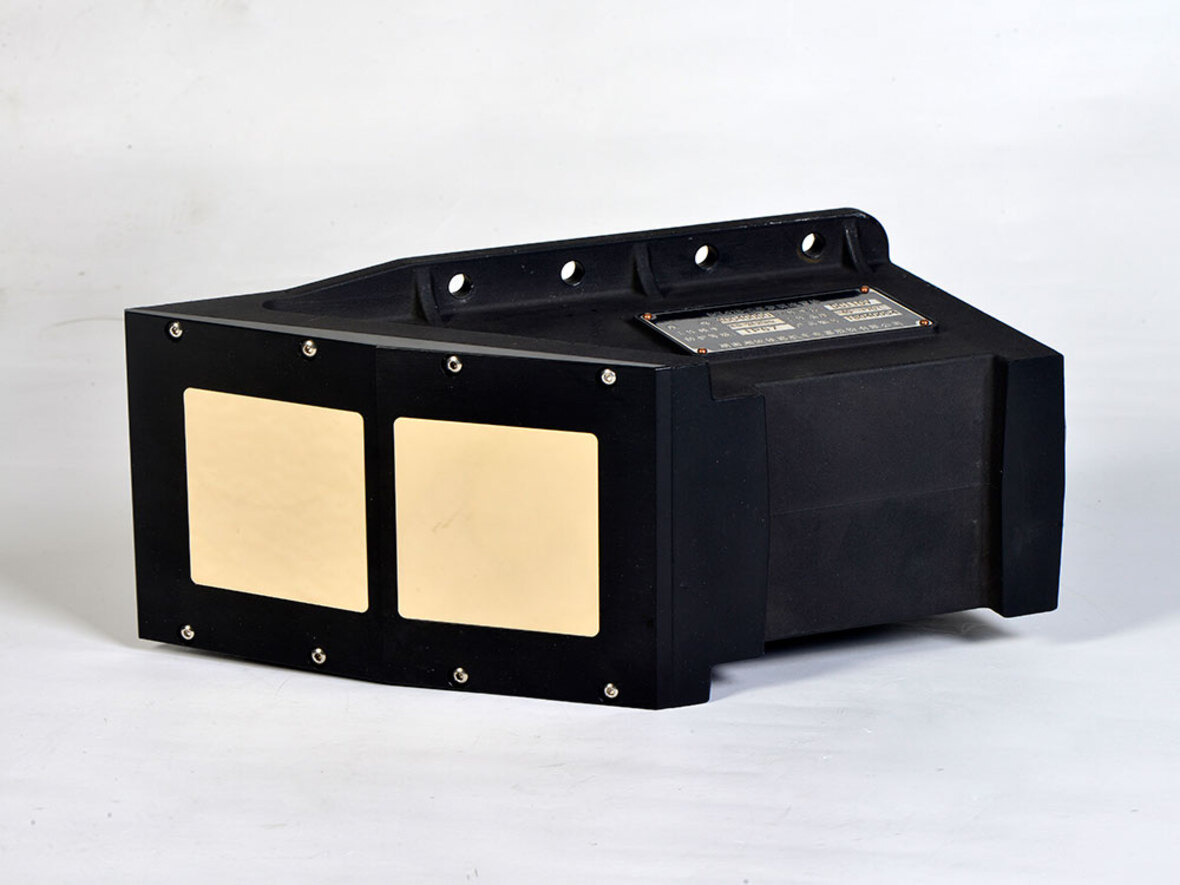

◎单侧双天线安装
◎相对地面非接触测速
◎多接口形式输出
◎地铁车辆信号系统用测速雷达
◎单侧双天线安装
◎相对地面非接触测速
◎多接口形式输出
◎地铁车辆信号系统用测速雷达
环境特性
◎海拔高度：≤5100m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～85℃
◎防护等级：IP67
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～85℃
◎防护等级：IP67
技术参数
◎工作电源(Vcc)：DC24V、DC48V、DC74V、DC110V ,额定功率<15w
◎测速范围：1～600km/h
◎测速精度(统计学偏差-1σ)：当v≤100km/h，＜0.4km/h；当v＞100km/h，＜4‰
◎测距精度(统计学偏差-1σ)：标称距离为200m时，＜0.2% ，标称距离为1000m时，＜0.1%
◎信号输出接口：
RS485：3路(通信协议按客户要求调整)
RS232：1路(通信协议按客户要求调整)
脉冲：输出波形：方波，且上升、下降沿时间≤10μs
通道数：2
高电平：≥9V
低电平：≤2V ；
占空比：(50±5)%，
相位差90°±10°
◎绝缘强度（所有线与外壳间）：AC1500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥100MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护
◎测速范围：1～600km/h
◎测速精度(统计学偏差-1σ)：当v≤100km/h，＜0.4km/h；当v＞100km/h，＜4‰
◎测距精度(统计学偏差-1σ)：标称距离为200m时，＜0.2% ，标称距离为1000m时，＜0.1%
◎信号输出接口：
RS485：3路(通信协议按客户要求调整)
RS232：1路(通信协议按客户要求调整)
脉冲：输出波形：方波，且上升、下降沿时间≤10μs
通道数：2
高电平：≥9V
低电平：≤2V ；
占空比：(50±5)%，
相位差90°±10°
◎绝缘强度（所有线与外壳间）：AC1500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥100MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口

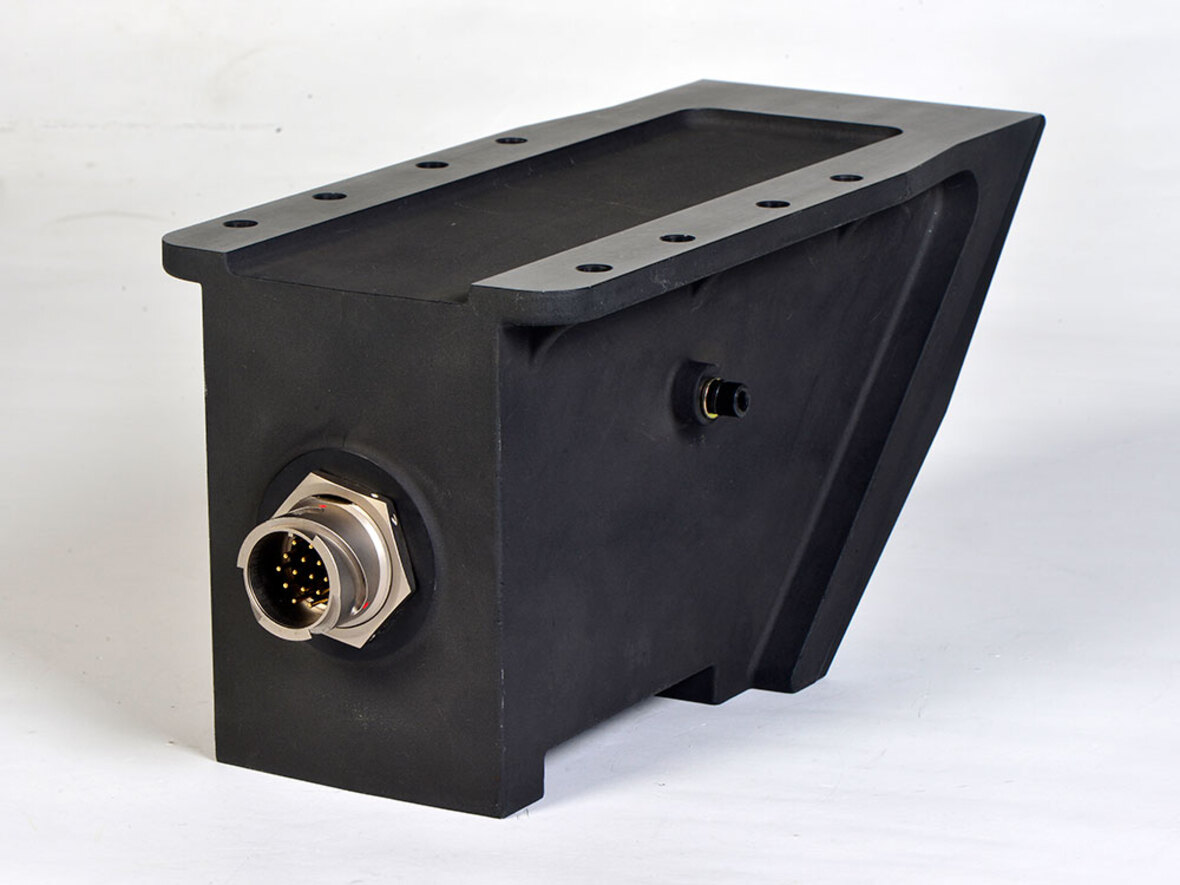

传感器电连接器引脚定义
|
连接器插头 |
功能定义 |
备注 |
|
A |
RS485A3 |
RS485-3接口 |
|
B |
RS485B3 |
RS485-3接口 |
|
C |
RS485A2 |
RS485-2接口 |
|
D |
IMPOC1 |
脉冲输出1，集电极开路 |
|
E |
TXD |
RS232接口 |
|
F |
RSGND |
RS232接口 |
|
G |
RXD |
RS232接口 |
|
H |
RS485B1 |
RS485-1接口 |
|
I |
+UE |
工作电压正 |
|
J |
IMPOC2 |
脉冲输出2，集电极开路 |
|
K |
-UE |
工作电压负 |
|
L |
RS485B2 |
RS485-2接口 |
|
M |
IMPGND |
脉冲输出地 |
|
N |
RS485A1 |
RS485-1接口 |
机械接口
传感器外形尺寸图
