产品概述

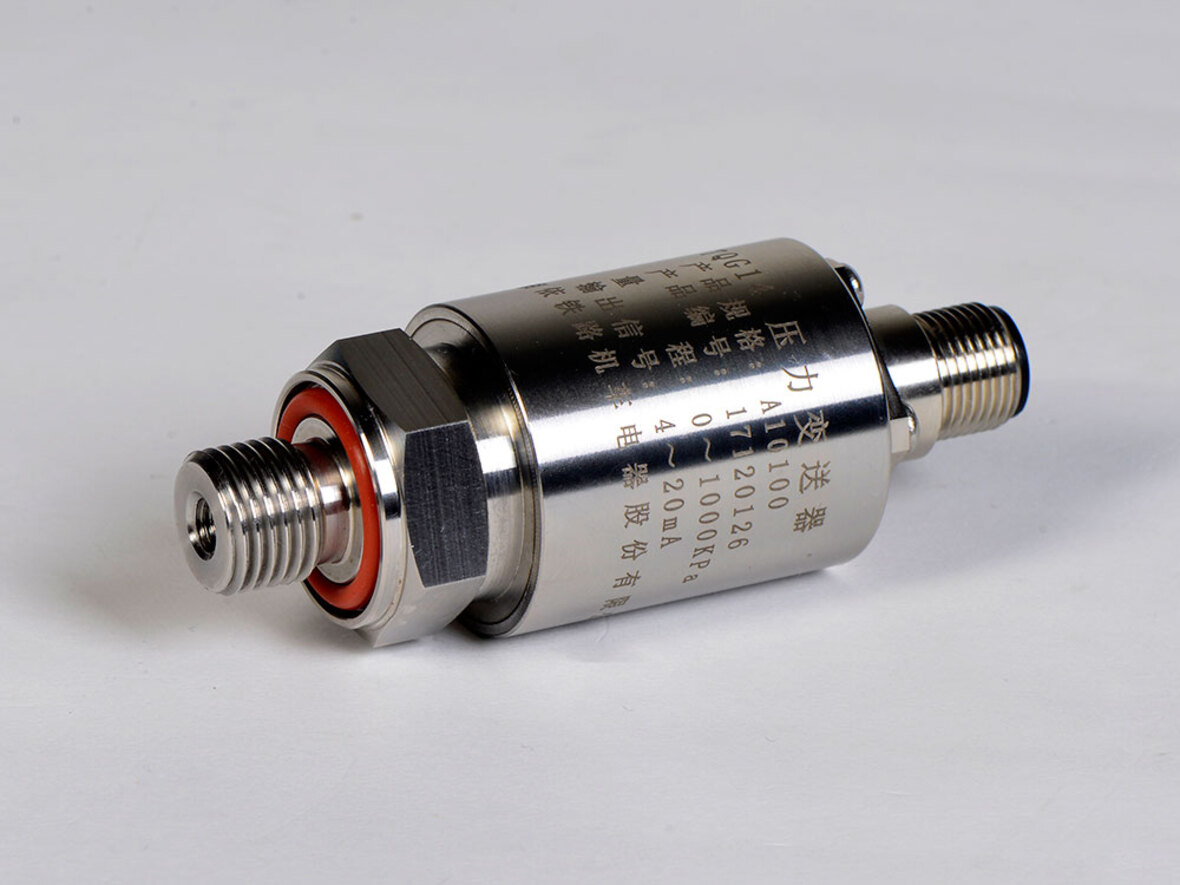

◎基于陶瓷压阻式压力变送器
◎4～20mA信号输出
◎LKJ15用速度传感器
环境特性
◎相对湿度： 5100m
◎工作温度：-40℃～+85℃
◎振动与冲击：按GB/T 21563-2008中1类B级要求
技术参数
◎测量范围：0～1000KPa
◎可输出信号：4～20mA
◎供电电源：Ub =DC10～30V，额定电压Un =24VDC，电源波动影响≤0.1%FS
◎过载压力：2倍量程；破坏压力：3倍量程，且过载影响≤0.1%FS
◎负载电阻：RL≤(Ub-10)/0.02 Ω，输出负载影响≤0.5%FS
◎绝缘强度（所有线与外壳间）：AC835V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥100MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护

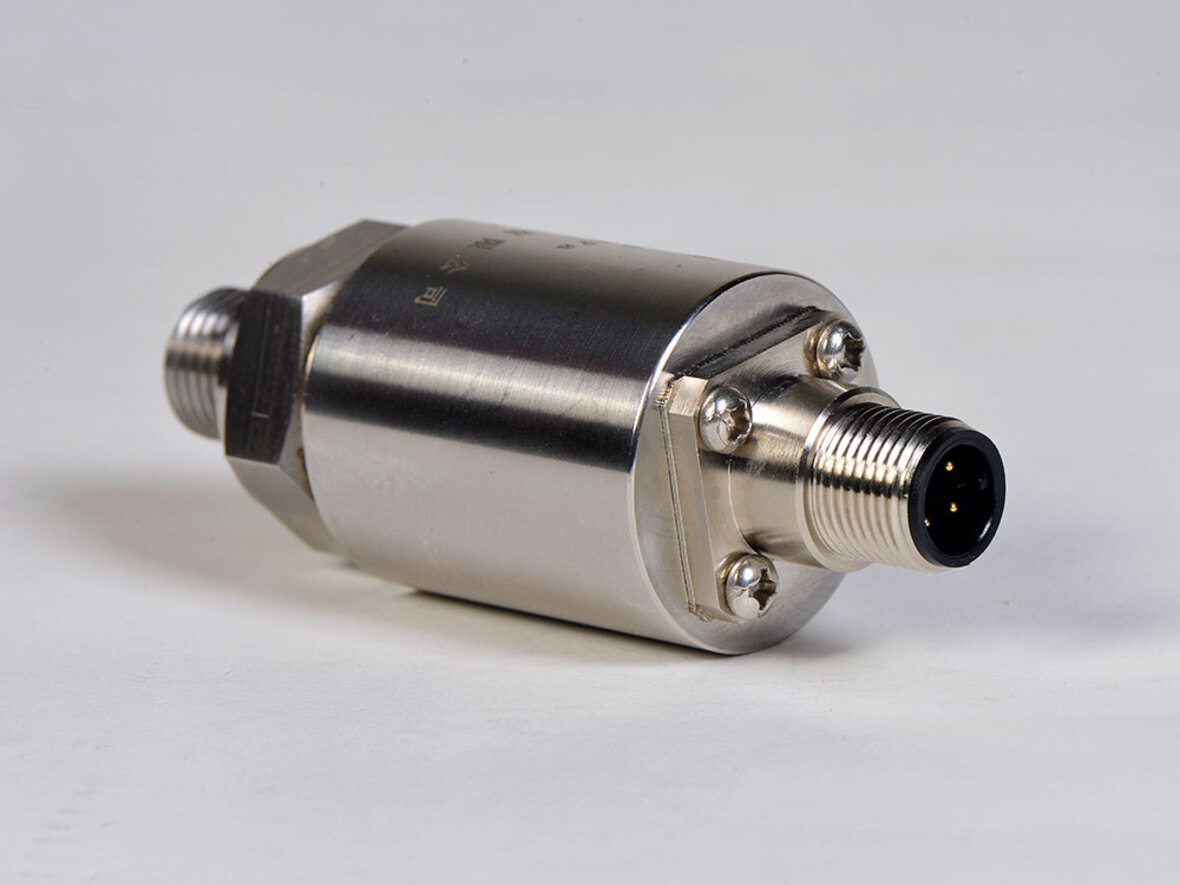

电气接口
|
连接器引脚 |
输出功能 |
连接器引脚 |
输出功能 |
|
1 |
电源V+ |
4 |
屏蔽 |
|
2 |
信号 |
/ |
/ |
|
3 |
调试 |
/ |
/ |
机械接口
变送器安装采用G1/4接口
外形尺寸图
