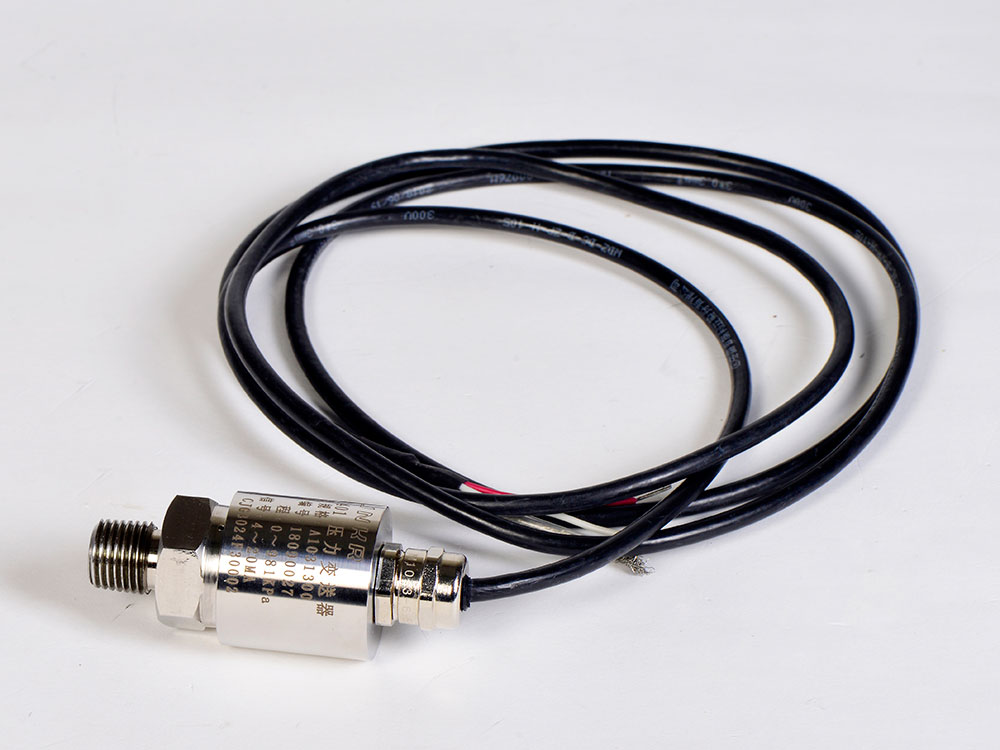

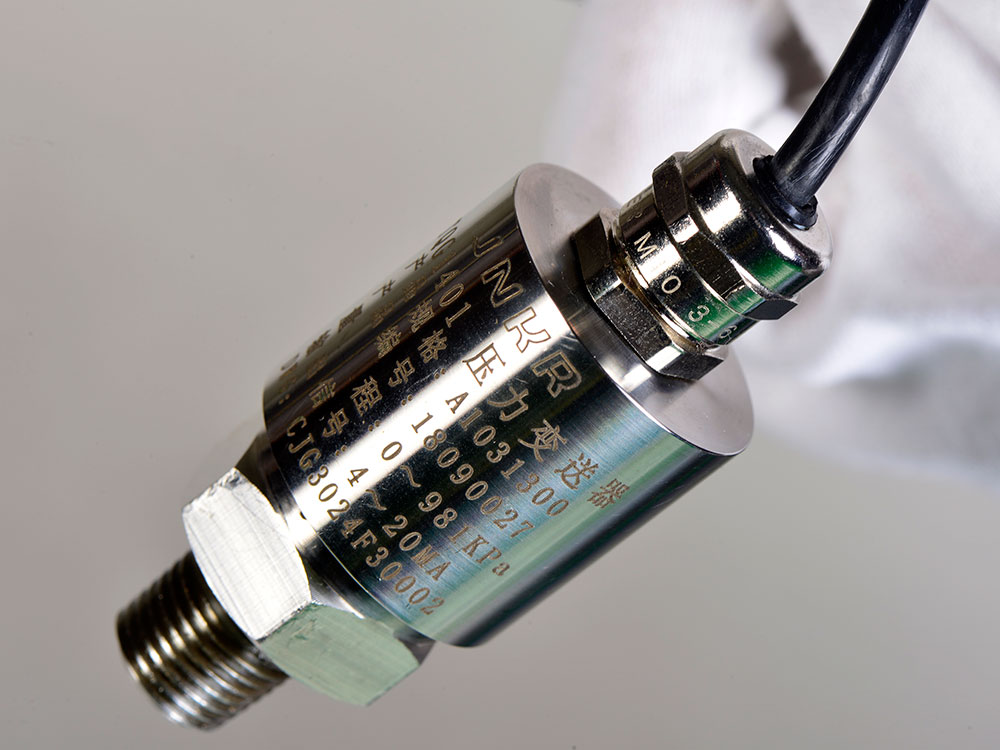

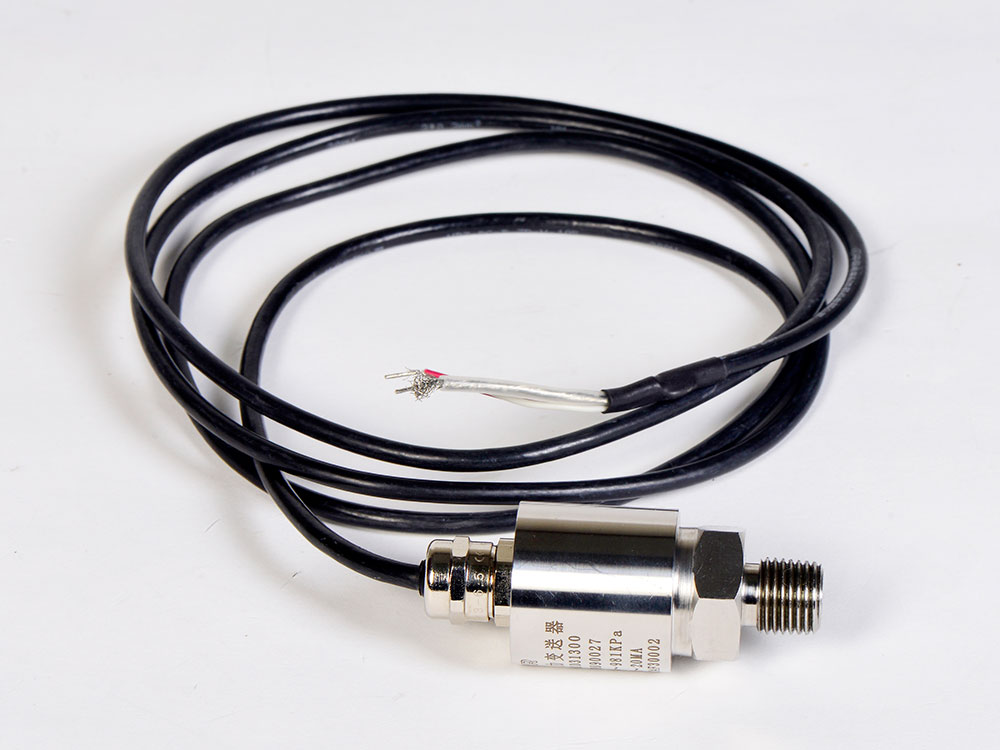

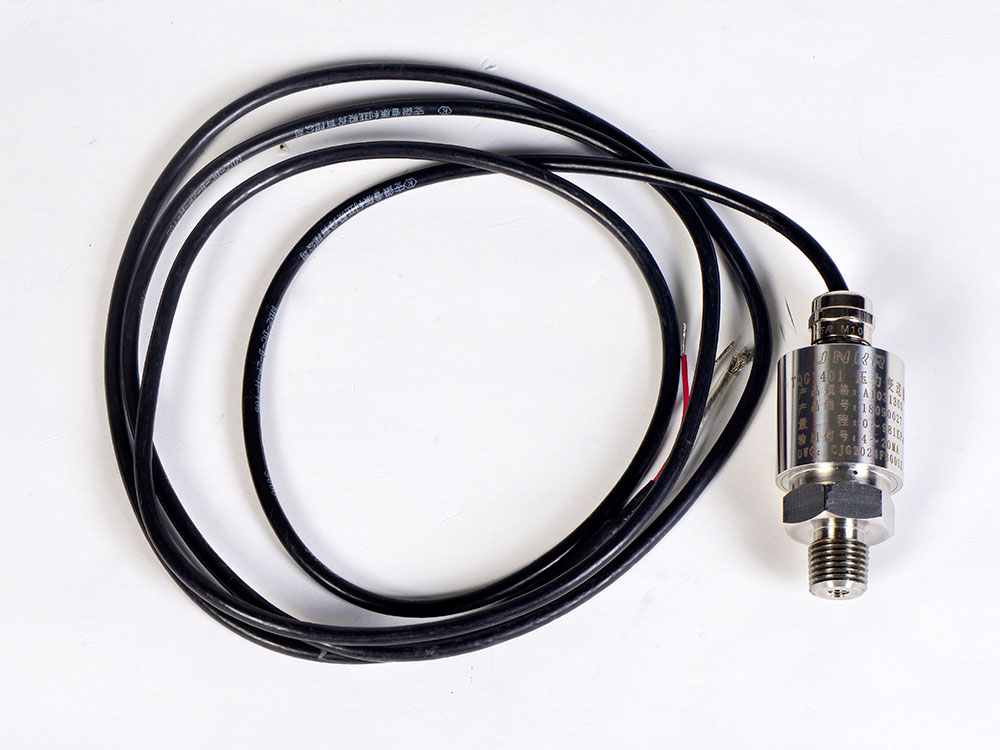

产品概述
◎基于陶瓷压阻式压力变送器
◎1～5VDC、4～20mADC信号输出
◎地铁制动系统用压力传感器
环境特性
◎相对湿度：2500m
◎工作温度：-40℃～+85℃
◎振动与冲击：振动：10～500 Hz，1.5mm以下/ 98.1m/s²
冲击：490m/s
◎防护等级：IP65
技术参数
◎测量范围：0～981KPa
◎输出信号：1～5VDC、4～20mADC
◎供电电源：DC12～24V
◎过载压力：2倍满量程；破坏压力：3倍满量程
◎消耗电流：供电电源24VDC,空载时≤15mA
◎绝缘强度（所有线与外壳间）：AC500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥100MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
传感器引出线颜色定义
|
连接器引脚 |
电缆线 |
输出功能 |
|
1 |
红色芯线 |
电源VCC |
|
2 |
黑色芯线 |
电源GND |
|
3 |
白色芯线 |
信号 |
机械接口
外形尺寸图
