产品概述

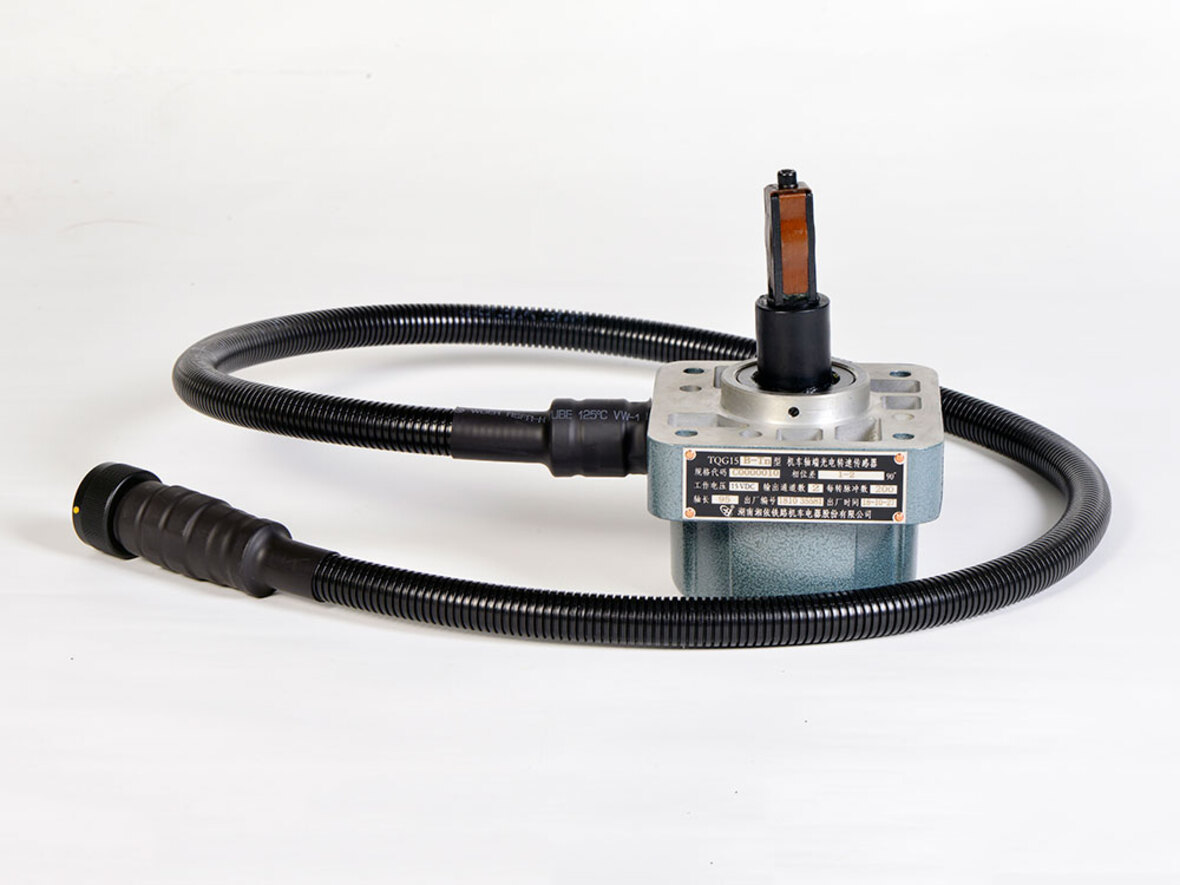

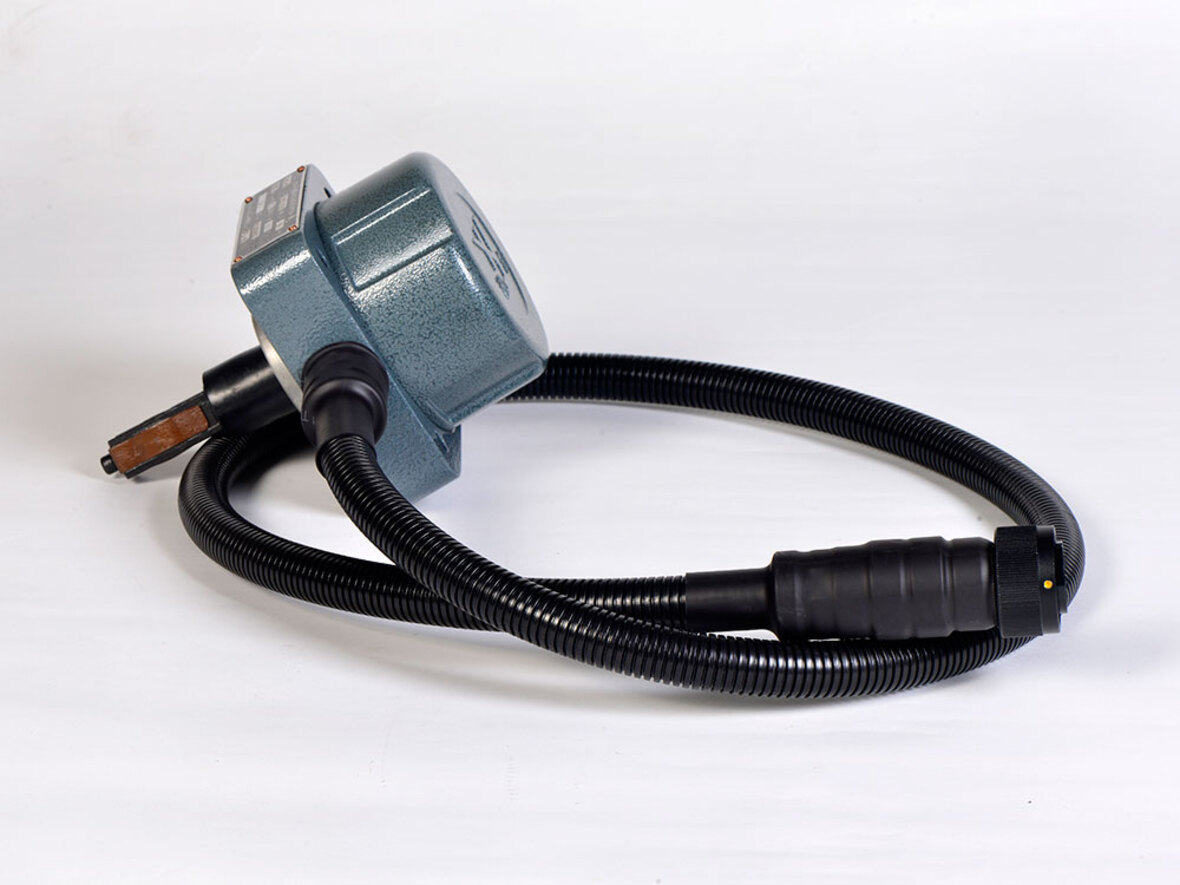

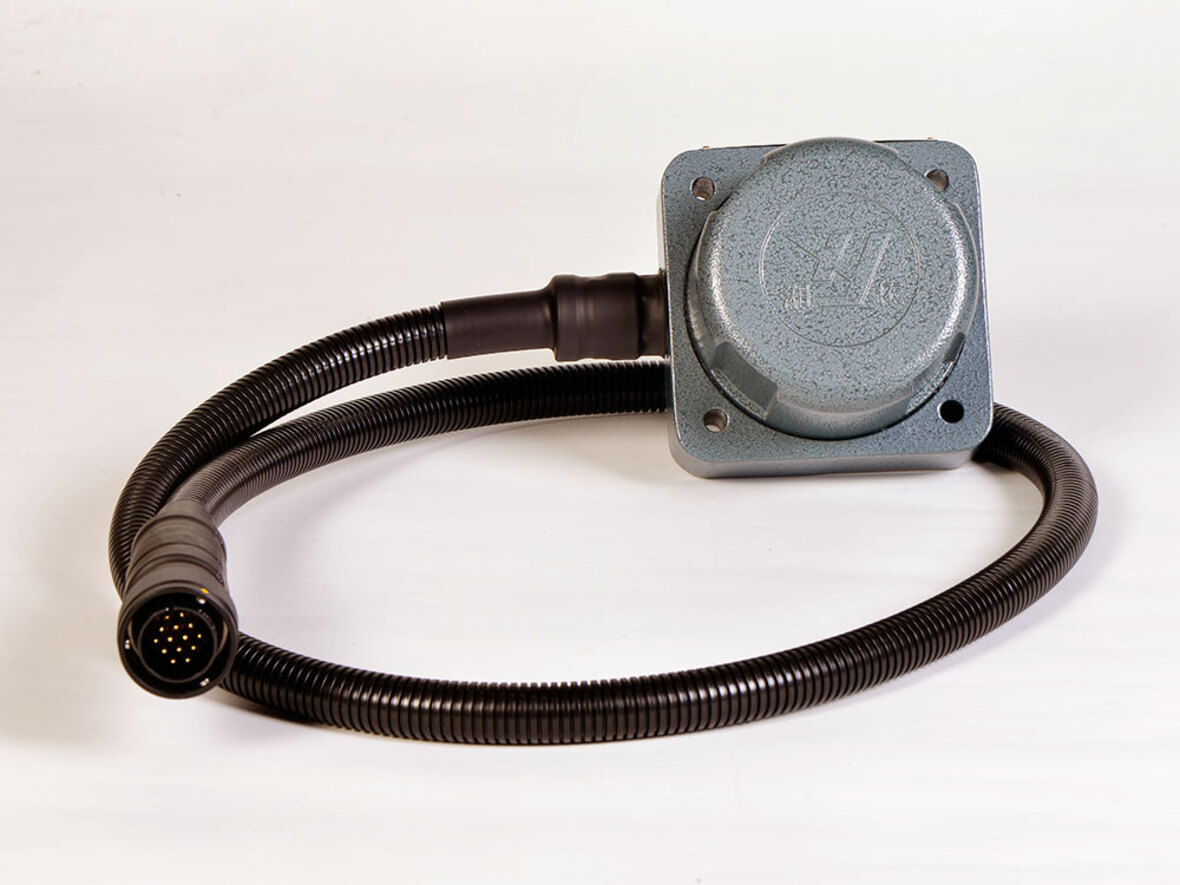

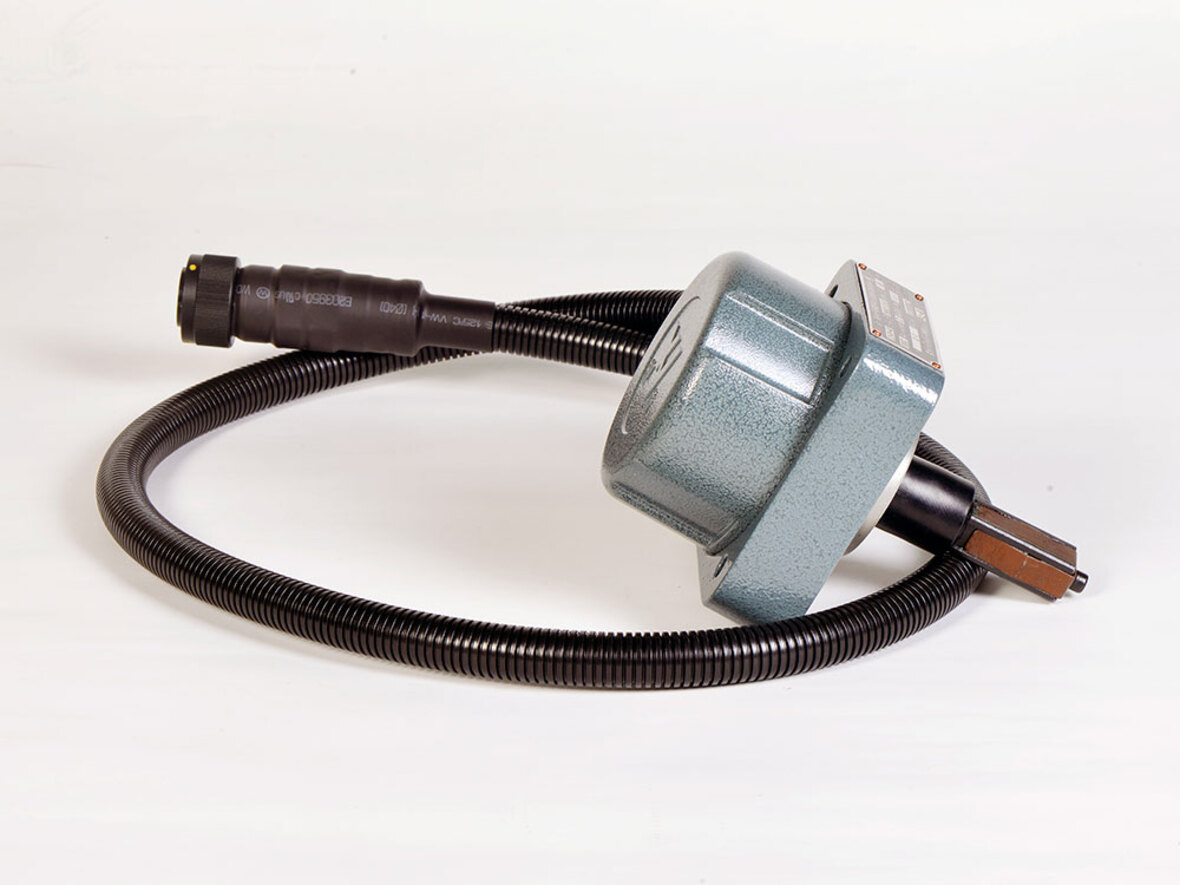

◎基于光电原理的多通道速度传感器
◎各通道之间电气隔离
◎测速范围宽、抗干扰和抗振动冲击能力强
◎广泛用于各类型动车组、地铁和机车列控系统
环境特性
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+70℃
◎振动冲击：符合GB/T21563-2008中三类车轴安装的要求
◎防护等级：IP68
技术参数
◎工作电源(Vcc)：DC 15V±15%或DC 24V±15%
◎空载空耗电流：≤30mA（每个通道）
◎输出脉冲幅度：高电平≥0.8Vcc，低电平≤2V(负载电阻3KΩ)
◎相位差：1～2、3～4、5～6通道相位差 90°±30°
◎测速范围：0～3000r/min
◎每转脉冲数：96,200
◎占空比：(50±20)%
◎通道与通道之间绝缘强度：AC 1500V[50Hz 60s]
◎所有通道与外壳绝缘强度（-1型）：AC 500V[50Hz 60s]
◎所有通道与外壳绝缘强度（-T型）：AC 1500V[50Hz 60s]
◎所有通道与外壳绝缘强度（-Tn型）：AC 3000V[50Hz 60s]
◎所有通道与外壳绝缘强度（-Tn-5型）：AC 5000V[50Hz 60s]
◎所有通道与外壳绝缘电阻：≥100MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
机械尺寸
外形尺寸图
外形尺寸图说明： X代表连接器：2～4通道JL5-14,6通道JL5-19；B代表方隼尺寸：机车选用18×18mm，动车组选用18.5×18.5mm，地铁根据协议定制；L1代表轴长，可选用78、95、106、110、120mm等长度；L2代表自带电缆长度， 根据布线要求定制；D代表电缆护套外径2～4通道21.2mm, 6通道25.5mm。
