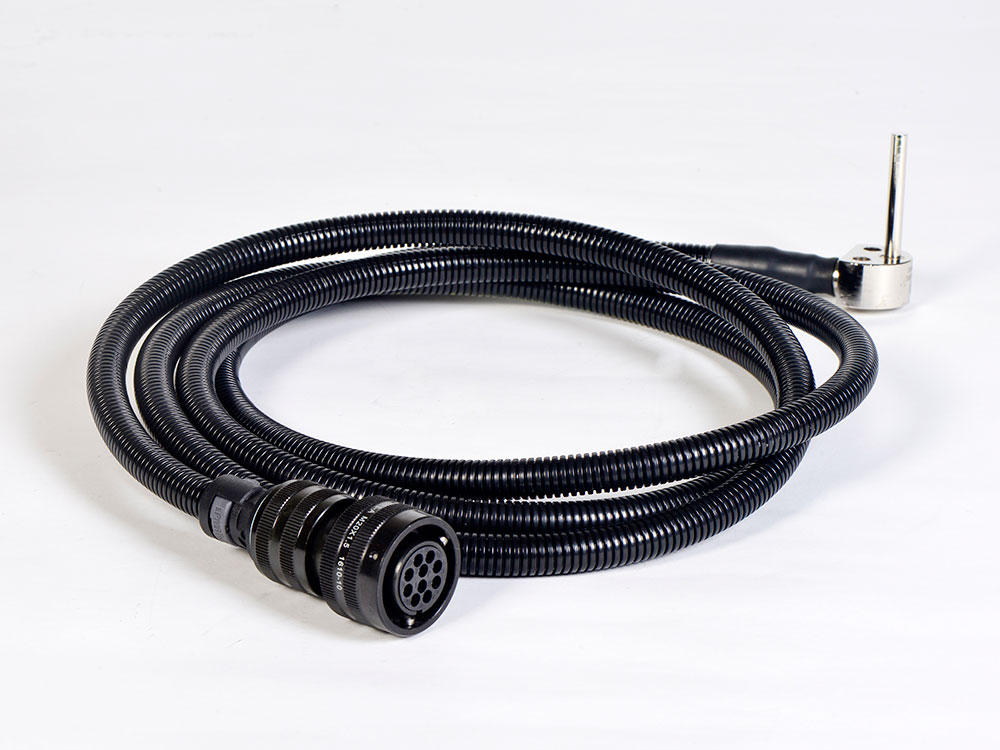

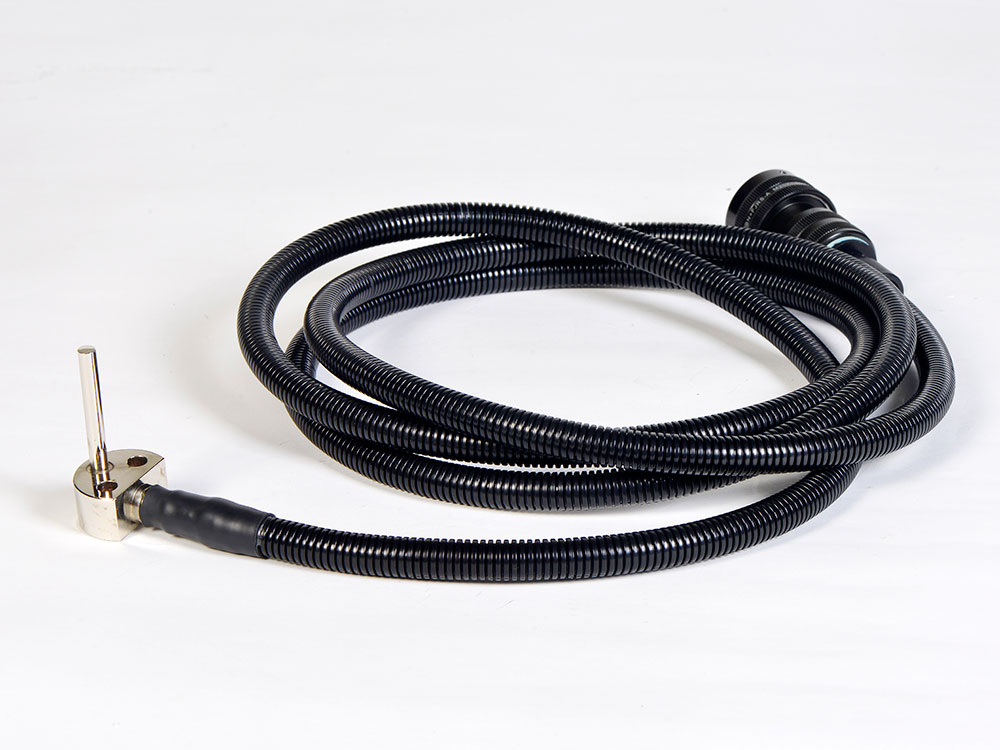

产品概述
◎基于温度转换电阻的传感器
◎采用四线制接线采集信号，测量精度高
◎测温范围广、抗干扰和抗振动冲击能力强
◎广泛用于监控各类型牵引电机温度状态
环境特性
◎工作温度：-40℃～+250℃（探头），-40℃～+150℃（其他部件）
◎海拔：≤2500m
◎存储温度：-40℃～45℃
◎相对湿度：0～100%
◎振动冲击：GB/T21563-2008中2类要求
◎防护等级：IP68（5bar，1h）
技术参数
◎分度号：Pt100（IEC 60751）
◎允差等级：±（1+|0.005t|）℃（t是被测温度）
◎测温范围：-40℃～+250℃（测温元件Pt100）
◎工作电流：≤5mA
◎输出方式：传感器采用四线制接线方式进行信号采集
◎绝缘强度（输出与屏蔽及外壳）：AC 500V[50Hz 60s]
◎绝缘电阻（输出与屏蔽及外壳）：≥200MΩ（500V兆欧表）
电气接口
电气接线定义
机械接口
外形尺寸图
